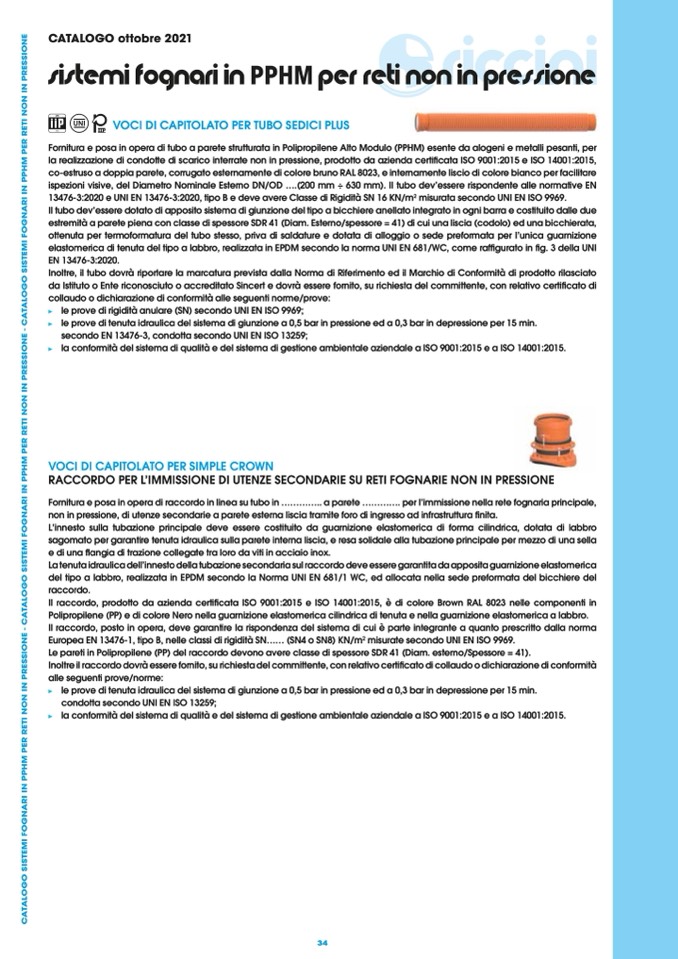

CATALOGO ottobre 2021
sistemi fognari in PPHM per reti non in pressione
VOCI DI CAPITOLATO PER TUBO SEDICI PLUS
Fornitura e posa in opera di tubo a parete strutturata in Polipropilene Alto Modulo (PPHM) esente da alogeni e metalli pesanti, per
la realizzazione di condotte di scarico interrate non in pressione, prodotto da azienda certificata ISO 9001:2015 e ISO 14001:2015,
co-estruso a doppia parete, corrugato esternamente di colore bruno RAL 8023, e internamente liscio di colore bianco per facilitare
ispezioni visive, del Diametro Nominale Esterno DN/OD ....(200 mm ÷ 630 mm). Il tubo dev’essere rispondente alle normative EN
13476-3:2020 e UNI EN 13476-3:2020, tipo B e deve avere Classe di Rigidità SN 16 KN/m
2
misurata secondo UNI EN ISO 9969.
Il tubo dev’essere dotato di apposito sistema di giunzione del tipo a bicchiere anellato integrato in ogni barra e costituito dalle due
estremità a parete piena con classe di spessore SDR 41 (Diam. Esterno/spessore = 41) di cui una liscia (codolo) ed una bicchierata,
ottenuta per termoformatura del tubo stesso, priva di saldature e dotata di alloggio o sede preformata per l’unica guarnizione
elastomerica di tenuta del tipo a labbro, realizzata in EPDM secondo la norma UNI EN 681/WC, come raffigurato in fig. 3 della UNI
EN 13476-3:2020.
Inoltre, il tubo dovrà riportare la marcatura prevista dalla Norma di Riferimento ed il Marchio di Conformità di prodotto rilasciato
da Istituto o Ente riconosciuto o accreditato Sincert e dovrà essere fornito, su richiesta del committente, con relativo certificato di
collaudo o dichiarazione di conformità alle seguenti norme/prove:
le prove di rigidità anulare (SN) secondo UNI EN ISO 9969;
le prove di tenuta idraulica del sistema di giunzione a 0,5 bar in pressione ed a 0,3 bar in depressione per 15 min.
secondo EN 13476-3, condotta secondo UNI EN ISO 13259;
la conformità del sistema di qualità e del sistema di gestione ambientale aziendale a ISO 9001:2015 e a ISO 14001:2015.
VOCI DI CAPITOLATO PER SIMPLE CROWN
RACCORDO PER L’IMMISSIONE DI UTENZE SECONDARIE SU RETI FOGNARIE NON IN PRESSIONE
Fornitura e posa in opera di raccordo in linea su tubo in .............. a parete ............. per l’immissione nella rete fognaria principale,
non in pressione, di utenze secondarie a parete esterna liscia tramite foro di ingresso ad infrastruttura finita.
L’innesto sulla tubazione principale deve essere costituito da guarnizione elastomerica di forma cilindrica, dotata di labbro
sagomato per garantire tenuta idraulica sulla parete interna liscia, e resa solidale alla tubazione principale per mezzo di una sella
e di una flangia di trazione collegate tra loro da viti in acciaio inox.
La tenuta idraulica dell’innesto della tubazione secondaria sul raccordo deve essere garantita da apposita guarnizione elastomerica
del tipo a labbro, realizzata in EPDM secondo la Norma UNI EN 681/1 WC, ed allocata nella sede preformata del bicchiere del
raccordo.
Il raccordo, prodotto da azienda certificata ISO 9001:2015 e ISO 14001:2015, è di colore Brown RAL 8023 nelle componenti in
Polipropilene (PP) e di colore Nero nella guarnizione elastomerica cilindrica di tenuta e nella guarnizione elastomerica a labbro.
Il raccordo, posto in opera, deve garantire la rispondenza del sistema di cui è parte integrante a quanto prescritto dalla norma
Europea EN 13476-1, tipo B, nelle classi di rigidità SN...... (SN4 o SN8) KN/m
2
misurate secondo UNI EN ISO 9969.
Le pareti in Polipropilene (PP) del raccordo devono avere classe di spessore SDR 41 (Diam. esterno/Spessore = 41).
Inoltre il raccordo dovrà essere fornito, su richiesta del committente, con relativo certificato di collaudo o dichiarazione di conformità
alle seguenti prove/norme:
le prove di tenuta idraulica del sistema di giunzione a 0,5 bar in pressione ed a 0,3 bar in depressione per 15 min.
condotta secondo UNI EN ISO 13259;
la conformità del sistema di qualità e del sistema di gestione ambientale aziendale a ISO 9001:2015 e a ISO 14001:2015.
