CATALOGO ottobre 2021

sistemi fognari in PPHM per reti non in pressione

7.5. IL SISTEMA DI GIUNZIONE

Ivl punto critico di molti tipi di tubazione è la giunzione. Le cause possono essere diverse e legate a scelte progettuali,

geometrie non sufficientemente precise, poca capacità del sistema di rispondere alle sollecitazioni esterne.

Per quanto concerne le cause esterne al sistema basti pensare alle sollecitazioni dovute a movimenti del terreno, a

sollecitazioni idrauliche, sovrapressioni legate a carichi d’esercizio particolarmente rilevanti, come in casi di alluvioni,

piogge torrenziali, infiltrazioni da falda.

Nei tubi in PPHM fabbricati per i sistemi di reti fognarie non in pressione da Riccini S.r.l., la giunzione diventa,

al contrario, un punto di forza, grazie alla scelta di una soluzione semplice ma efficiente, affidabile, di provata efficacia:

la giunzione a codolo e bicchiere con guarnizione elastomerica pre-inserita e orientata secondo la direzione del flusso.

Questa soluzione fa sì che quanto più viene sollecitata, tanto più la guarnizione riesce ad operare al meglio la sua funzione.

Il materiale utilizzato, le scelte progettuali nella determinazione delle geometrie di bicchiere, la precisione nella

realizzazione dei manufatti, la capacità di controllare e gestire al meglio le fasi produttive, insieme al regime di controllo

e sorveglianza dei parametri, hanno portato al livello di affidabilità più alto i nostri tubi. Di seguito, nelle figure 16, 17, 18 e

19, si può osservare come tutte le tubazioni abbiano lo stesso sistema di giunzione, per poter garantire un livello di qualità

omogeneo nella capacità di tenuta idraulica.

Per i tubi a parete doppia o tripla, va evidenziato che la doppia o tripla parete è presente anche nei tratti di codolo e

bicchiere, garantendo non solo il mantenimento, ma anche una importante implementazione della classe SN nel tratto

(v. Tabb. 2, 4 e 5 alle pagg. 16,18 e 19).

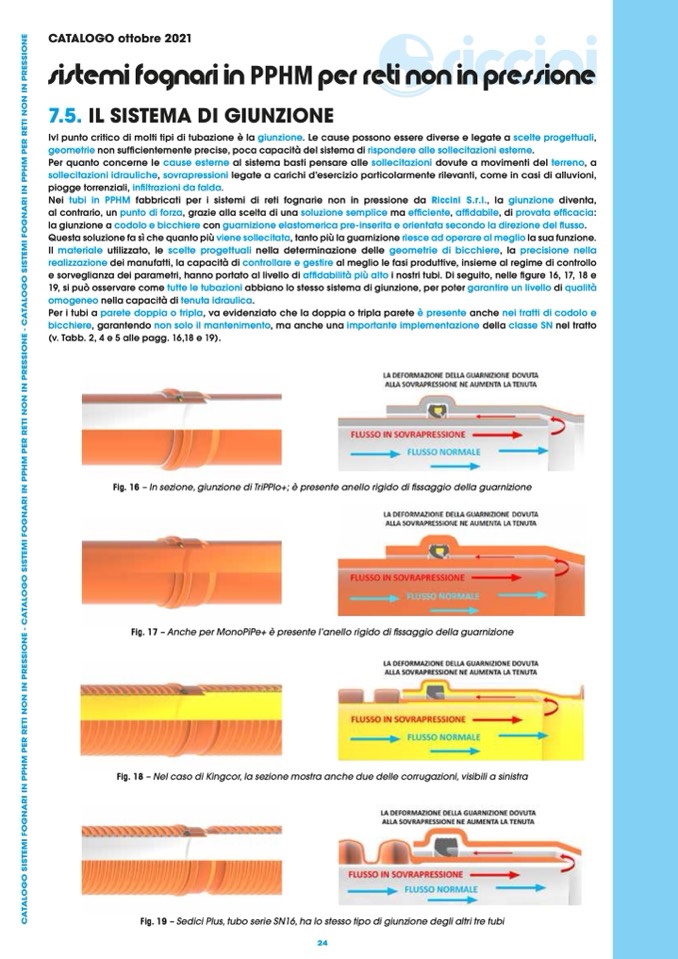

Fig. 16 – In sezione, giunzione di TriPPlo+; è presente anello rigido di

fissaggio della guarnizione

Fig. 17 – Anche per MonoPiPe+ è presente l’anello rigido di fissaggio della guarnizione

Fig. 18 – Nel caso di Kingcor, la sezione mostra anche due delle corrugazioni, visibili a sinistra

Fig. 19 – Sedici Plus, tubo serie SN16, ha lo stesso tipo di giunzione degli altri tre tubi
