USCITA

OUT

2

1/2”G

USCITA

OUT

3

1/2”G

1/2”G

USCITA

OUT

1

1/2”G

1/2”G

CALDA

FREDDA

HOT INLET

COLD INLET

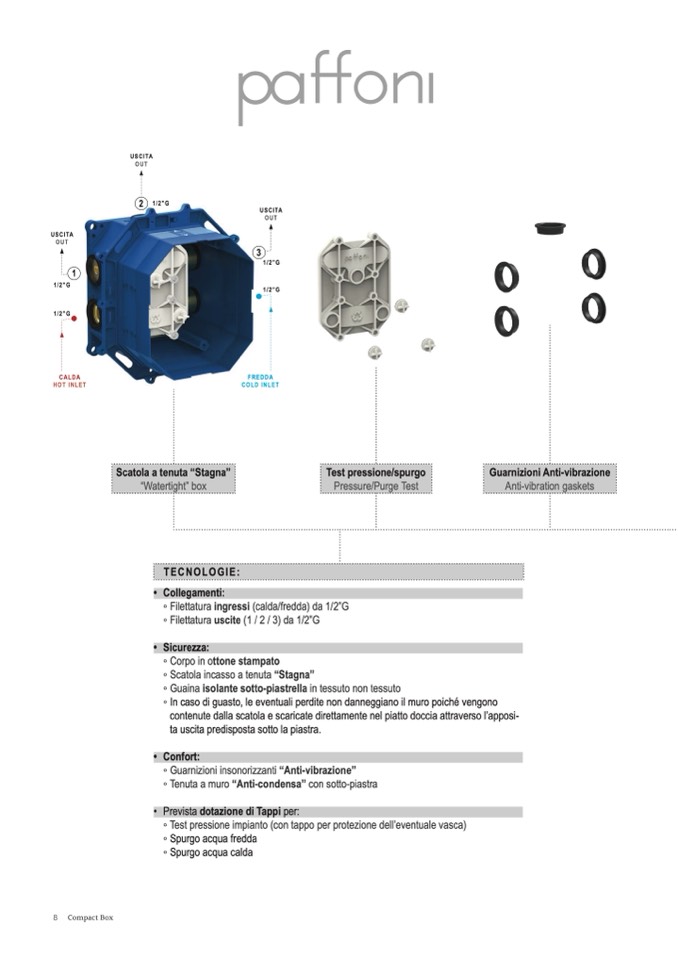

Scatola a tenuta “Stagna”

“Watertight” box

Guarnizioni Anti-vibrazione

Anti-vibration gaskets

TECNOLOGIE:

• Collegamenti:

8 Compact Box

Test pressione/spurgo

Pressure/Purge Test

◦ Filettatura ingressi (calda/fredda) da 1/2”G

◦ Filettatura uscite (1 / 2 / 3) da 1/2”G

• Sicurezza:

◦ Corpo in ottone stampato

◦ Scatola incasso a tenuta “Stagna”

◦ Guaina isolante sotto-piastrella in tessuto non tessuto

◦ In caso di guasto, le eventuali perdite non danneggiano il muro poiché vengono

contenute dalla scatola e scaricate direttamente nel piatto doccia attraverso l’apposi-

ta uscita predisposta sotto la piastra.

• Confort:

◦ Guarnizioni insonorizzanti “Anti-vibrazione”

◦ Tenuta a muro “Anti-condensa” con sotto-piastra

• Prevista dotazione di Tappi per:

◦ Test pressione impianto (con tappo per protezione dell’eventuale vasca)

◦ Spurgo acqua fredda

◦ Spurgo acqua calda
