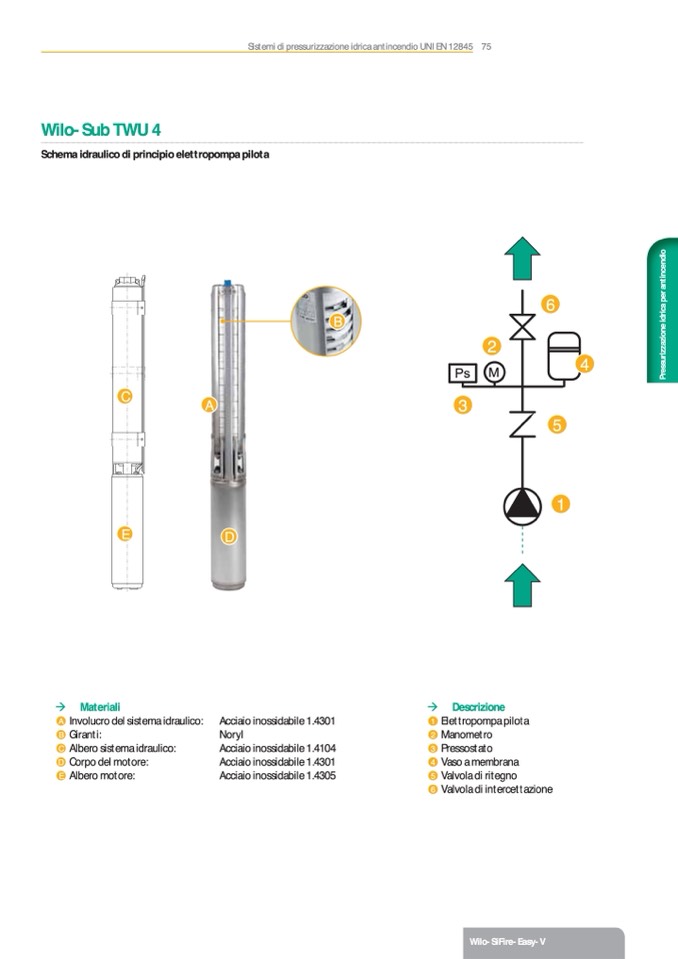

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 75

Wilo-Sub TWU 4

Schema idraulico di principio elettropompa pilota

B

6

2

4

5

1

Ps M

C

E

A

3

D

� Materiali

A

Involucro del sistema idraulico:

B

Giranti:

C

Albero sistema idraulico:

D

Corpo del motore:

E

Albero motore:

Acciaio inossidabile 1.4301

Noryl

Acciaio inossidabile 1.4104

Acciaio inossidabile 1.4301

Acciaio inossidabile 1.4305

� Descrizione

1

Elettropompa pilota

2

Manometro

3

Pressostato

4

Vaso a membrana

5

Valvola di ritegno

6

Valvola di intercettazione

Wilo-SiFire-Easy-V

P

r

e

s

s

u

r

i

z

z

a

z

i

o

n

e

i

d

r

i

c

a

p

e

r

a

n

t

i

n

c

e

n

d

i

o
