Wilo-SiFire Easy-V

UNI EN 12845

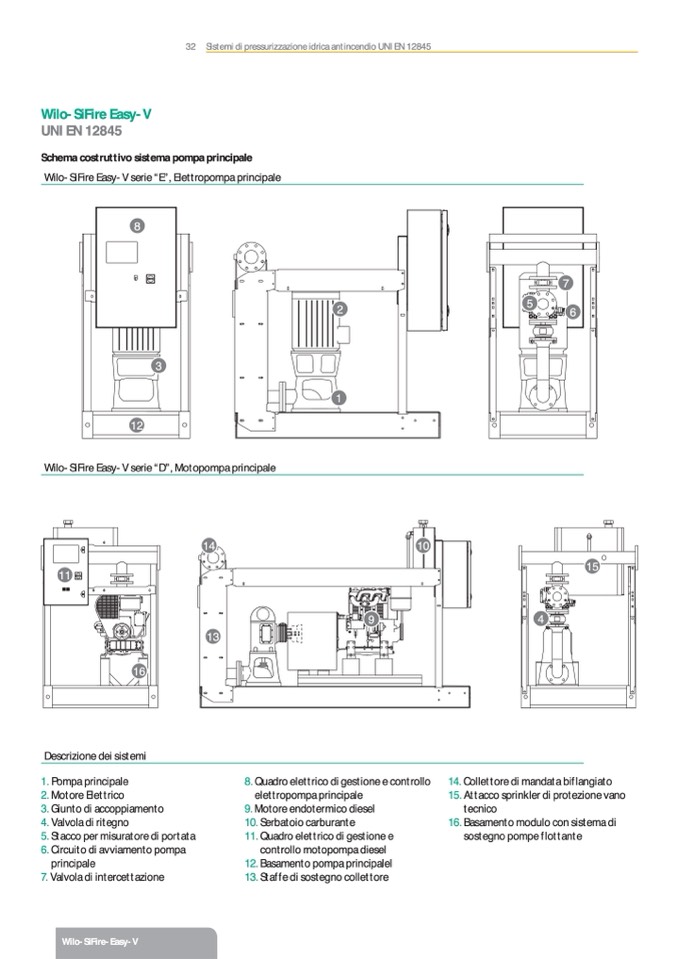

Schema costruttivo sistema pompa principale

Wilo-SiFire Easy-V serie “E”, Elettropompa principale

8

3

12

Wilo-SiFire Easy-V serie “D”, Motopompa principale

2

1

7

5

6

11

15

Descrizione dei sistemi

1. Pompa principale

2. Motore Elettrico

3. Giunto di accoppiamento

4. Valvola di ritegno

5. Stacco per misuratore di portata

6. Circuito di avviamento pompa

principale

7. Valvola di intercettazione

8. Quadro elettrico di gestione e controllo

elettropompa principale

9. Motore endotermico diesel

10. Serbatoio carburante

11. Quadro elettrico di gestione e

controllo motopompa diesel

12. Basamento pompa principalel

13. Staffe di sostegno collettore

14. Collettore di mandata biflangiato

15. Attacco sprinkler di protezione vano

tecnico

16. Basamento modulo con sistema di

sostegno pompe flottante

Wilo-SiFire-Easy-V

16

32 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

14

10

13

9

4
