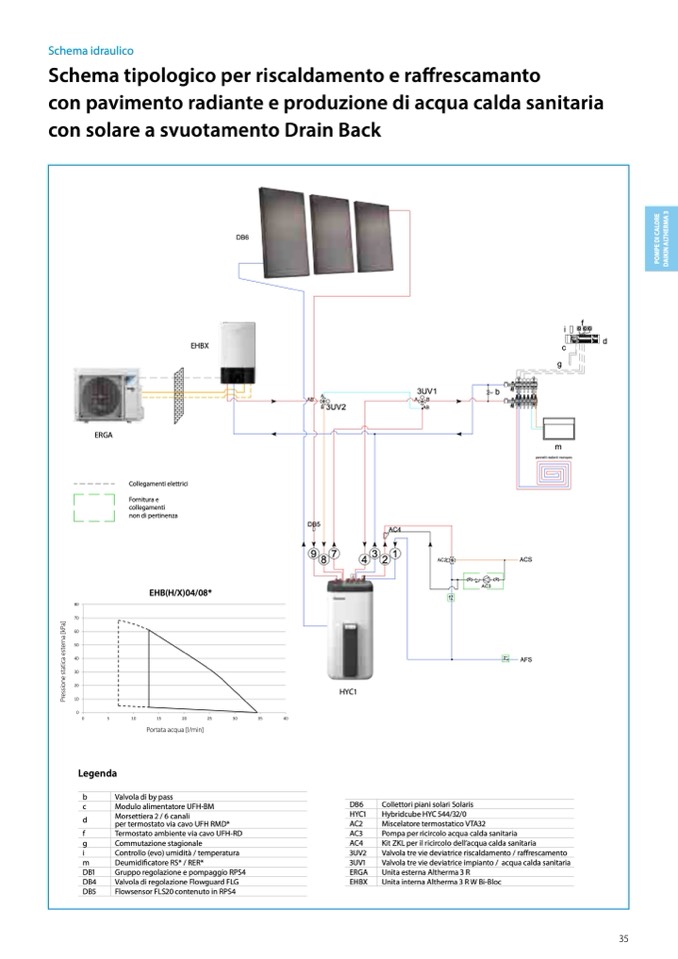

Schema idraulico

Schema tipologico per riscaldamento e raffrescamanto

con pavimento radiante e produzione di acqua calda sanitaria

con solare a svuotamento Drain Back

Legenda

b

Valvola di by pass

c

Modulo alimentatore UFH-BM

d

Morsettiera 2 / 6 canali

per termostato via cavo UFH RMD*

f

Termostato ambiente via cavo UFH-RD

g

Commutazione stagionale

i

Controllo (evo) umidità / temperatura

m

Deumidificatore RS* / RER*

DB1

Gruppo regolazione e pompaggio RPS4

DB4

Valvola di regolazione Flowguard FLG

DB5

Flowsensor FLS20 contenuto in RPS4

SCHEMA DI PRINCIPIO. FARE RIFERIMENTO AL PROGETTO DEFINITIVO

B

HYC1

DB6

Collettori piani solari Solaris

HYC1

Hybridcube HYC 544/32/0

AC2

Miscelatore termostatico VTA32

AC3

Pompa per ricircolo acqua calda sanitaria

AC4

Kit ZKL per il ricircolo dell’acqua calda sanitaria

3UV2

Valvola tre vie deviatrice riscaldamento / raffrescamento

3UV1

Valvola tre vie deviatrice impianto / acqua calda sanitaria

ERGA

Unita esterna Altherma 3 R

EHBX

Unita interna Altherma 3 R W Bi-Bloc

TEMPER

NELL'AC

FARE SE
