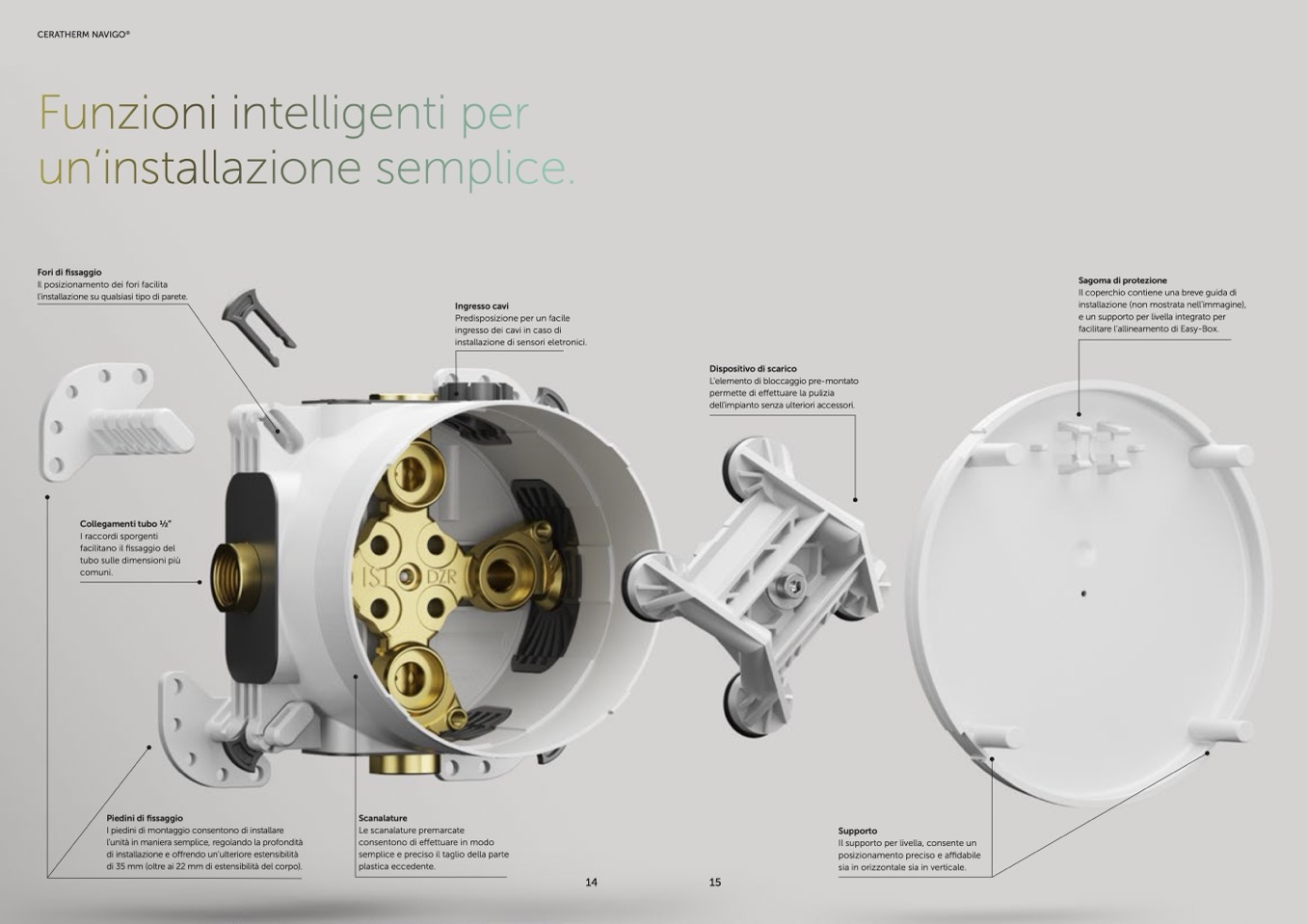

CERATHERM NAVIGO
®
Fori di fissaggio
Il posizionamento dei fori facilita
l'installazione su qualsiasi tipo di parete.
Ingresso cavi
Predisposizione per un facile
ingresso dei cavi in caso di
installazione di sensori eletronici.
Sagoma di protezione
Il coperchio contiene una breve guida di
installazione (non mostrata nell’immagine),
e un supporto per livella integrato per
facilitare l’allineamento di Easy-Box.
Dispositivo di scarico
L’elemento di bloccaggio pre-montato
permette di effettuare la pulizia
dell'impianto senza ulteriori accessori.
Collegamenti tubo 1⁄2”
I raccordi sporgenti
facilitano il fissaggio del
tubo sulle dimensioni più
comuni.
Piedini di fissaggio
I piedini di montaggio consentono di installare
l'unità in maniera semplice, regolando la profondità
di installazione e offrendo un’ulteriore estensibilità
di 35 mm (oltre ai 22 mm di estensibilità del corpo).
Scanalature
Le scanalature premarcate
consentono di effettuare in modo
semplice e preciso il taglio della parte
plastica eccedente.
Supporto
Il supporto per livella, consente un
posizionamento preciso e affidabile
sia in orizzontale sia in verticale.
