E

V MATIC

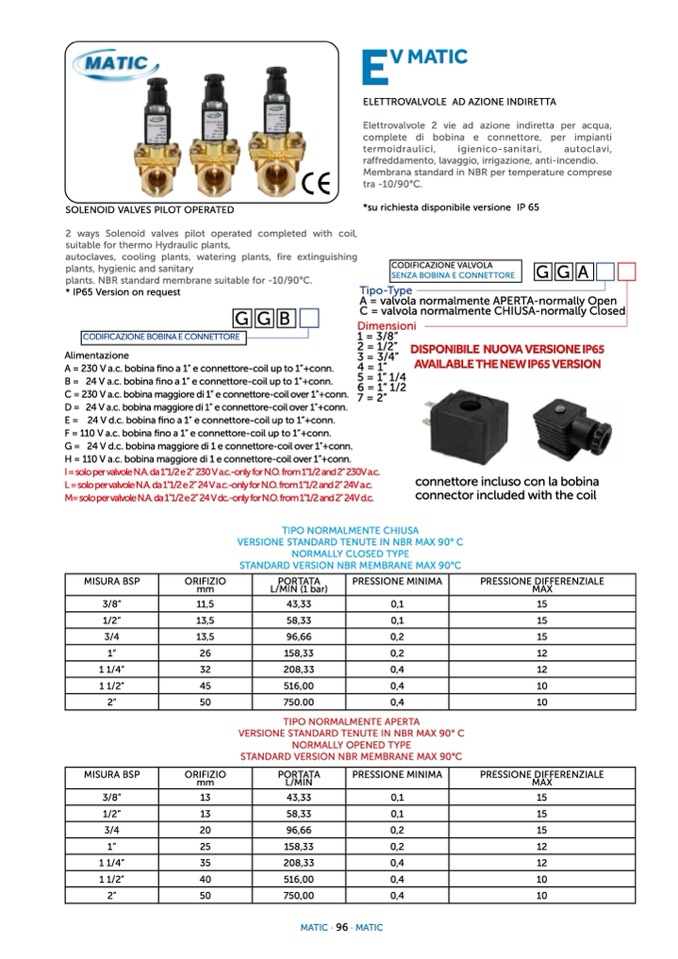

ELETTROVALVOLE AD AZIONE INDIRETTA

Elettrovalvole 2 vie ad azione indiretta per acqua,

complete di bobina e connettore, per impianti

termoidraulici,

igienico-sanitari,

autoclavi,

raffreddamento, lavaggio, irrigazione, anti-incendio.

Membrana standard in NBR per temperature comprese

tra -10/90°C.

*su richiesta disponibile versione IP 65

SOLENOID VALVES PILOT OPERATED

2 ways Solenoid valves pilot operated completed with coil,

suitable for thermo Hydraulic plants,

autoclaves, cooling plants, watering plants, fire extinguishing

plants, hygienic and sanitary

plants. NBR standard membrane suitable for -10/90°C.

* IP65 Version on request

GGB

Alimentazione

A = 230 V a.c. bobina

fino a 1” e connettore-coil up to 1”+conn.

B= 24Va.c.bobina

finoa1”econnettore-coilupto1”+conn.

C = 230 V a.c. bobina maggiore di 1” e connettore-coil over 1”+conn.

D= 24Va.c.bobinamaggioredi1”econnettore-coilover1”+conn.

E = 24 V d.c. bobina

fino a 1” e connettore-coil up to 1”+conn.

F = 110 V a.c. bobina

fino a 1” e connettore-coil up to 1”+conn.

G= 24Vd.c.bobinamaggioredi1econnettore-coilover1”+conn.

H = 110 V a.c. bobina maggiore di 1 e connettore-coil over 1”+conn.

I = solo per valvole N.A. da 1”1/2 e 2” 230 V a.c.-only for N.O. from 1”1/2 and 2” 230V a.c.

L = solo per valvole N.A. da 1”1/2 e 2” 24 V a.c.-only for N.O. from 1”1/2 and 2” 24V a.c.

M= solo per valvole N.A. da 1”1/2 e 2” 24 V dc.-only for N.O. from 1”1/2 and 2” 24V d.c.

CODIFICAZIONE VALVOLA

SENZA BOBINA E CONNETTORE

GGA

A = valvola normalmente APERTA-normally Open

C = valvola normalmente CHIUSA-normally Closed

Dimensioni

Tipo-Type

1 = 3/8”

2 = 1/2”

3 = 3/4”

4 = 1”

5 = 1” 1/4

6 = 1” 1/2

7 = 2”

DISPONIBILE NUOVAVERSIONEIP65

AVAILABLETHENEWIP65VERSION

connettore incluso con la bobina

connector included with the coil

CODIFICAZIONE BOBINA E CONNETTORE

TIPO NORMALMENTE CHIUSA

VERSIONE STANDARD TENUTE IN NBR MAX 90° C

NORMALLY CLOSED TYPE

STANDARD VERSION NBR MEMBRANE MAX 90°C

MISURA BSP

3/8”

1/2”

3/4

1”

1 1/4”

1 1/2”

2”

MISURA BSP

3/8”

1/2”

3/4

1”

1 1/4”

1 1/2”

ORIFIZIO

PORTATA

PRESSIONE

mm

L/MIN (1 bar)

11,5

43,33

0,1

13,5

58,33

0,1

13,5

96,66

0,2

26

158,33

0,2

32

208,33

0,4

45

516,00

0,4

50

750.00

0,4

MINIMA

PRESSIONE DIFFERENZIALE

MAX

15

15

15

12

12

10

10

PRESSIONE DIFFERENZIALE

MAX

15

15

15

12

12

10

10

TIPO NORMALMENTE APERTA

VERSIONE STANDARD TENUTE IN NBR MAX 90° C

NORMALLY OPENED TYPE

STANDARD VERSION NBR MEMBRANE MAX 90°C

ORIFIZIO

PORTATA

mm

L/MIN

13

43,33

13

58,33

20

96,66

25

158,33

35

208,33

40

516,00

50

750,00

PRESSIONE

0,1

0,1

0,2

0,2

0,4

0,4

0,4

MINIMA

2”

MATIC · 96 · MATIC
