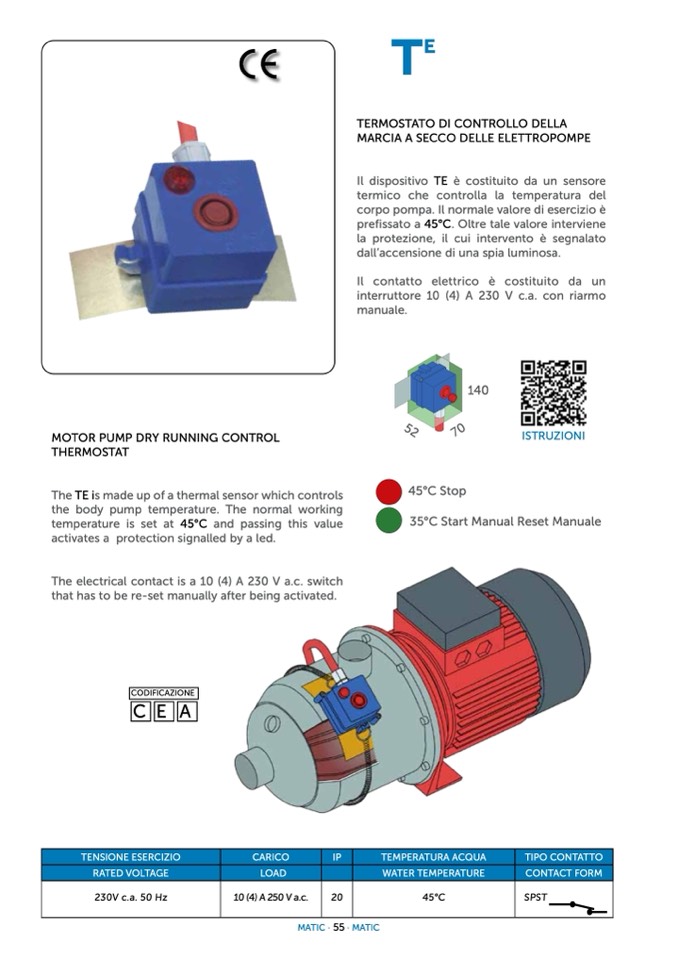

MOTOR PUMP DRY RUNNING CONTROL

THERMOSTAT

The TE is made up of a thermal sensor which controls

the body pump temperature. The normal working

temperature is set at 45°C and passing this value

activates a protection signalled by a led.

The electrical contact is a 10 (4) A 230 V a.c. switch

that has to be re-set manually after being activated.

CEA

ISTRUZIONI

MATIC · 55 · MATIC

T

E

TERMOSTATO DI CONTROLLO DELLA

MARCIA A SECCO DELLE ELETTROPOMPE

Il dispositivo TE

è costituito da un sensore

termico che controlla la temperatura del

corpo pompa. Il normale valore di esercizio

è

prefissato a 45°C. Oltre tale valore interviene

la protezione, il cui intervento

è segnalato

dall’accensione di una spia luminosa.

Il contatto elettrico è costituito da un

interruttore 10 (4) A 230 V c.a. con riarmo

manuale.

140

45°C Stop

35°C Start Manual Reset Manuale

7

0

5

2

CODIFICAZIONE

TENSIONE ESERCIZIO

CARICO

IP

TEMPERATURA ACQUA

TIPO CONTATTO

RATED VOLTAGE

LOAD

WATER TEMPERATURE

CONTACT FORM

230V c.a. 50 Hz

10(4)A250Va.c.

20

45°C

SPST
