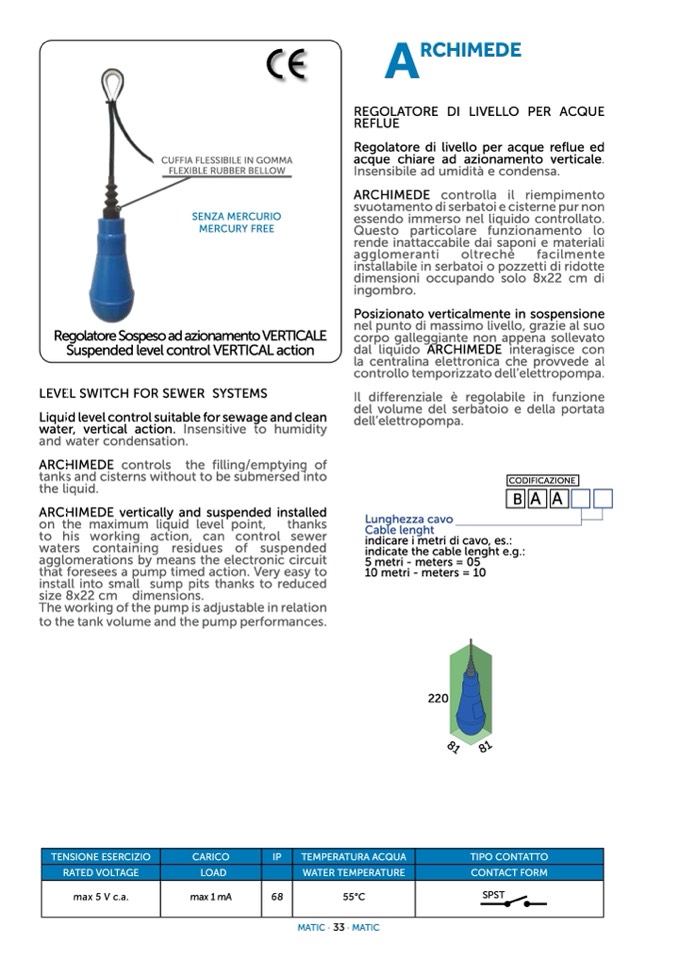

CUFFIA FLESSIBILE IN GOMMA
FLEXIBLE RUBBER BELLOW
SENZA MERCURIO
MERCURY FREE
Regolatore Sospeso ad azionamento VERTICALE
Suspended level control VERTICAL action
LEVEL SWITCH FOR SEWER SYSTEMS
Liquid level control suitable for sewage and clean
water, vertical action. Insensitive to humidity
and water condensation.
ARCHIMEDE controls the filling/emptying of
tanks and cisterns without to be submersed into
the liquid.
ARCHIMEDE vertically and suspended installed
on the maximum liquid level point,
thanks
to his working action, can control sewer
waters containing residues of suspended
agglomerations by means the electronic circuit
that foresees a pump timed action. Very easy to
install into small sump pits thanks to reduced
size 8x22 cm dimensions.
The working of the pump is adjustable in relation
to the tank volume and the pump performances.
A
RCHIME
(Br
D
ev
E
ettato)
(Patented)
REGOLATORE DI LIVELLO PER ACQUE
REFLUE
Regolatore di livello per acque reflue ed
acque chiare ad azionamento verticale.
Insensibile ad umidit
à e condensa.
ARCHIMEDE controlla il riempimento
svuotamento di serbatoi e cisterne pur non
essendo immerso nel liquido controllato.
Questo particolare funzionamento lo
rende inattaccabile dai saponi e materiali
agglomeranti
oltrech
é
facilmente
installabile in serbatoi o pozzetti di ridotte
dimensioni occupando solo 8x22 cm di
ingombro.
Posizionato verticalmente in sospensione
nel punto di massimo livello, grazie al suo
corpo galleggiante non appena sollevato
dal liquido ARCHIMEDE interagisce con
la centralina elettronica che provvede al
controllo temporizzato dell’elettropompa.
Il differenziale
è regolabile in funzione
del volume del serbatoio e della portata
dell’elettropompa.
BAA
MATIC · 33 · MATIC
220
CODIFICAZIONE
Lunghezza cavo
Cable lenght
indicare i metri di cavo, es.:
indicate the cable lenght e.g.:
5 metri - meters = 05
10 metri - meters = 10
8
1
8
1
TENSIONE ESERCIZIO
CARICO
IP
TEMPERATURA ACQUA
TIPO CONTATTO
RATED VOLTAGE
LOAD
WATER TEMPERATURE
CONTACT FORM
max 5 V c.a.
max1mA
68
55°C
SPST
