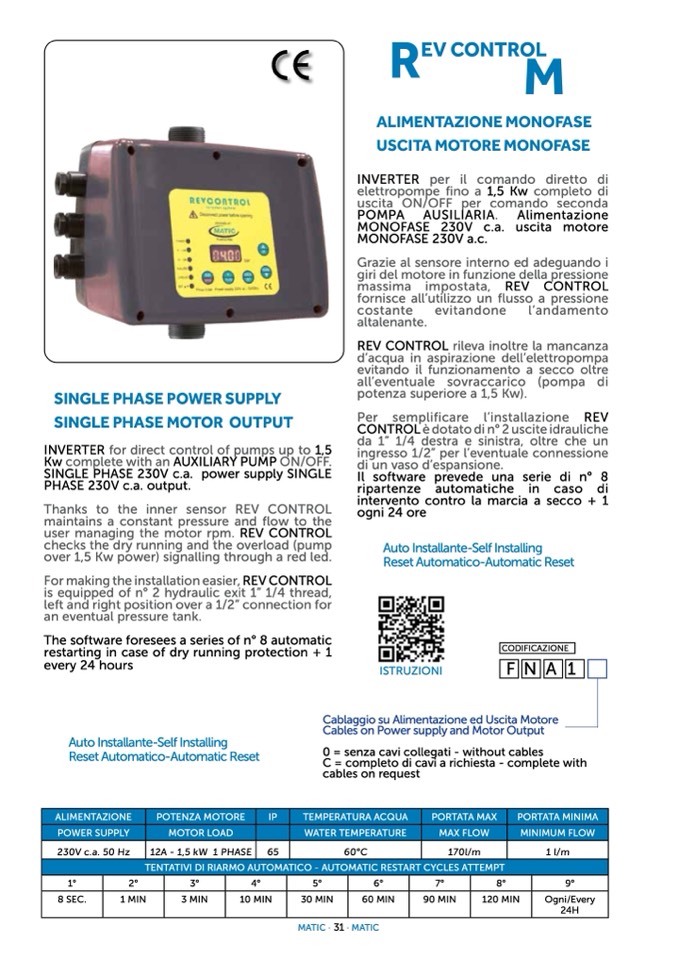

SINGLE PHASE POWER SUPPLY

SINGLE PHASE MOTOR OUTPUT

INVERTER for direct control of pumps up to 1,5

Kw complete with an AUXILIARY PUMP ON/OFF.

SINGLE PHASE 230V c.a. power supply SINGLE

PHASE 230V c.a. output.

Thanks to the inner sensor REV CONTROL

maintains a constant pressure and flow to the

user managing the motor rpm. REV CONTROL

checks the dry running and the overload (pump

over 1,5 Kw power) signalling through a red led.

For making the installation easier, REV CONTROL

is equipped of n° 2 hydraulic exit 1” 1/4 thread,

left and right position over a 1/2” connection for

an eventual pressure tank.

The software foresees a series of n° 8 automatic

restarting in case of dry running protection + 1

every 24 hours

R

EV CONTRO

M

L

ALIMENTAZIONE MONOFASE

USCITA MOTORE MONOFASE

INVERTER per il comando diretto di

elettropompe fino a 1,5 Kw completo di

uscita ON/OFF per comando seconda

POMPA

AUSILIARIA.

Alimentazione

MONOFASE 230V c.a. uscita motore

MONOFASE 230V a.c.

Grazie al sensore interno ed adeguando i

giri del motore in funzione della pressione

massima impostata, REV CONTROL

fornisce all’utilizzo un flusso a pressione

costante

evitandone

l’andamento

altalenante.

REV CONTROL rileva inoltre la mancanza

d’acqua in aspirazione dell’elettropompa

evitando il funzionamento a secco oltre

all’eventuale sovraccarico (pompa di

potenza superiore a 1,5 Kw).

Per semplificare l’installazione REV

CONTROL

è dotato di n° 2 uscite idrauliche

da 1” 1/4 destra e sinistra, oltre che un

ingresso 1/2” per l’eventuale connessione

di un vaso d’espansione.

Il software prevede una serie di n° 8

ripartenze automatiche in caso di

intervento contro la marcia a secco + 1

ogni 24 ore

Auto Installante-Self Installing

Reset Automatico-Automatic Reset

CODIFICAZIONE

F N A 1

Cablaggio su Alimentazione ed Uscita Motore

Cables on Power supply and Motor Output

0 = senza cavi collegati - without cables

C = completo di cavi a richiesta - complete with

cables on request

ISTRUZIONI

Auto Installante-Self Installing

Reset Automatico-Automatic Reset

ALIMENTAZIONE

POTENZA MOTORE

IP

TEMPERATURA ACQUA

PORTATA MAX

PORTATA MINIMA

POWER SUPPLY

MOTOR LOAD

WATER TEMPERATURE

MAX FLOW

MINIMUM FLOW

230V c.a. 50 Hz

12A - 1,5 kW 1 PHASE

65

60°C

170l/m

1 l/m

TENTATIVI DI RIARMO AUTOMATICO - AUTOMATIC RESTART CYCLES ATTEMPT

1°

2°

3°

4°

5°

6°

7°

8°

9°

8 SEC.

1 MIN

3 MIN

10 MIN

30 MIN

60 MIN

90 MIN

120 MIN

Ogni/Every

24H

MATIC · 31 · MATIC
