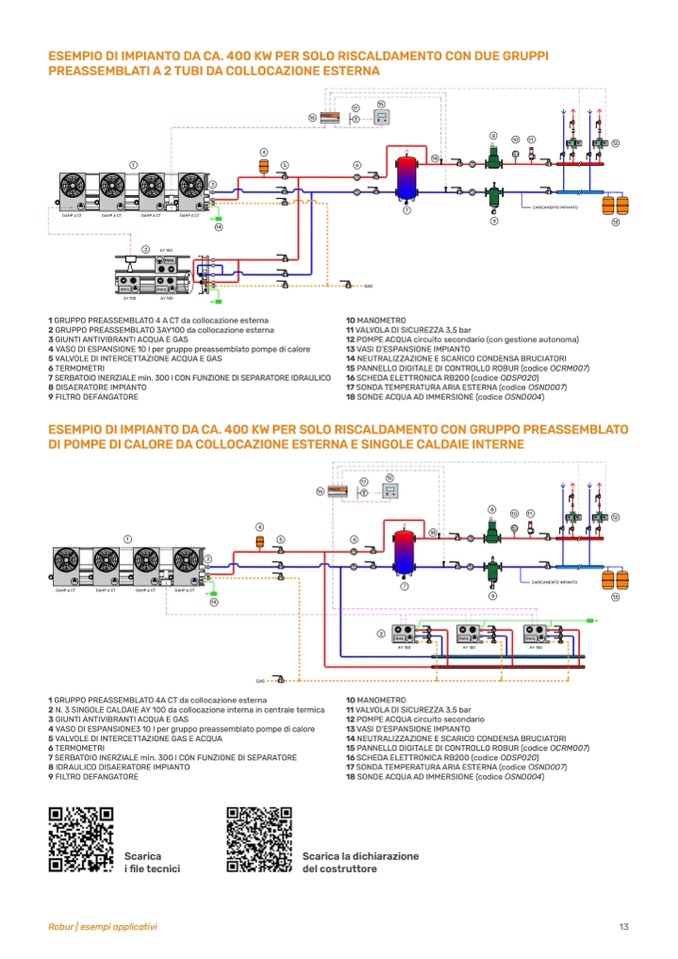

ESEMPIO DI IMPIANTO DA CA. 400 KW PER SOLO RISCALDAMENTO CON DUE GRUPPI

PREASSEMBLATI A 2 TUBI DA COLLOCAZIONE ESTERNA

1 GRUPPO PREASSEMBLATO 4 A CT da collocazione esterna

2 GRUPPO PREASSEMBLATO 3AY100 da collocazione esterna

3 GIUNTI ANTIVIBRANTI ACQUA E GAS

4 VASO DI ESPANSIONE 10 l per gruppo preassemblato pompe di calore

5 VALVOLE DI INTERCETTAZIONE ACQUA E GAS

6 TERMOMETRI

7 SERBATOIO INERZIALE min. 300 l CON FUNZIONE DI SEPARATORE IDRAULICO

8 DISAERATORE IMPIANTO

9 FILTRO DEFANGATORE

10 MANOMETRO

11 VALVOLA DI SICUREZZA 3,5 bar

12 POMPE ACQUA circuito secondario (con gestione autonoma)

13 VASI D’ESPANSIONE IMPIANTO

14 NEUTRALIZZAZIONE E SCARICO CONDENSA BRUCIATORI

15 PANNELLO DIGITALE DI CONTROLLO ROBUR (codice OCRM007)

16 SCHEDA ELETTRONICA RB200 (codice ODSP020)

17 SONDA TEMPERATURA ARIA ESTERNA (codice OSND007)

18 SONDE ACQUA AD IMMERSIONE (codice OSND004)

ESEMPIO DI IMPIANTO DA CA. 400 KW PER SOLO RISCALDAMENTO CON GRUPPO PREASSEMBLATO

DI POMPE DI CALORE DA COLLOCAZIONE ESTERNA E SINGOLE CALDAIE INTERNE

1 GRUPPO PREASSEMBLATO 4A CT da collocazione esterna

2 N. 3 SINGOLE CALDAIE AY 100 da collocazione interna in centrale termica

3 GIUNTI ANTIVIBRANTI ACQUA E GAS

4 VASO DI ESPANSIONE3 10 l per gruppo preassemblato pompe di calore

5 VALVOLE DI INTERCETTAZIONE GAS E ACQUA

6 TERMOMETRI

7 SERBATOIO INERZIALE min. 300 l CON FUNZIONE DI SEPARATORE

8 IDRAULICO DISAERATORE IMPIANTO

9 FILTRO DEFANGATORE

10 MANOMETRO

11 VALVOLA DI SICUREZZA 3,5 bar

12 POMPE ACQUA circuito secondario

13 VASI D’ESPANSIONE IMPIANTO

14 NEUTRALIZZAZIONE E SCARICO CONDENSA BRUCIATORI

15 PANNELLO DIGITALE DI CONTROLLO ROBUR (codice OCRM007)

16 SCHEDA ELETTRONICA RB200 (codice ODSP020)

17 SONDA TEMPERATURA ARIA ESTERNA (codice OSND007)

18 SONDE ACQUA AD IMMERSIONE (codice OSND004)
