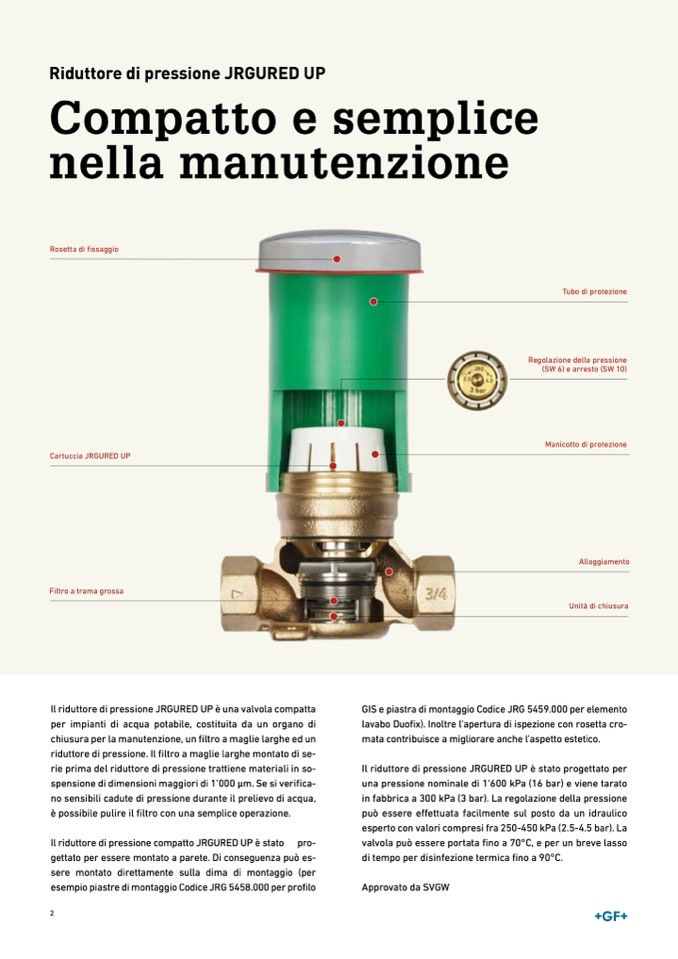

Riduttore di pressione JRGURED UP

Compatto e semplice

nella manutenzione

Rosetta di fissaggio

Cartuccia JRGURED UP

Filtro a trama grossa

Tubo di protezione

Regolazione della pressione

(SW 6) e arresto (SW 10)

Manicotto di protezione

Alloggiamento

Unità di chiusura

Il riduttore di pressione JRGURED UP è una valvola compatta

per impianti di acqua potabile, costituita da un organo di

chiusura per la manutenzione, un

filtro a maglie larghe ed un

riduttore di pressione. Il filtro a maglie larghe montato di se-

rie prima del riduttore di pressione trattiene materiali in so-

spensione di dimensioni maggiori di 1’000 μm. Se si verifica-

no sensibili cadute di pressione durante il prelievo di acqua,

è possibile pulire il filtro con una semplice operazione.

Il riduttore di pressione compatto JRGURED UP è stato pro-

gettato per essere montato a parete. Di conseguenza può es-

sere montato direttamente sulla dima di montaggio (per

esempio piastre di montaggio Codice JRG 5458.000 per profilo

GIS e piastra di montaggio Codice JRG 5459.000 per elemento

lavabo Duofix). Inoltre l’apertura di ispezione con rosetta cro-

mata contribuisce a migliorare anche l’aspetto estetico.

Il riduttore di pressione JRGURED UP è stato progettato per

una pressione nominale di 1‘600 kPa (16 bar) e viene tarato

in fabbrica a 300 kPa (3 bar). La regolazione della pressione

può essere effettuata facilmente sul posto da un idraulico

esperto con valori compresi fra 250-450 kPa (2.5-4.5 bar). La

valvola può essere portata fino a 70°C, e per un breve lasso

di tempo per disinfezione termica fino a 90°C.

Approvato da SVGW
