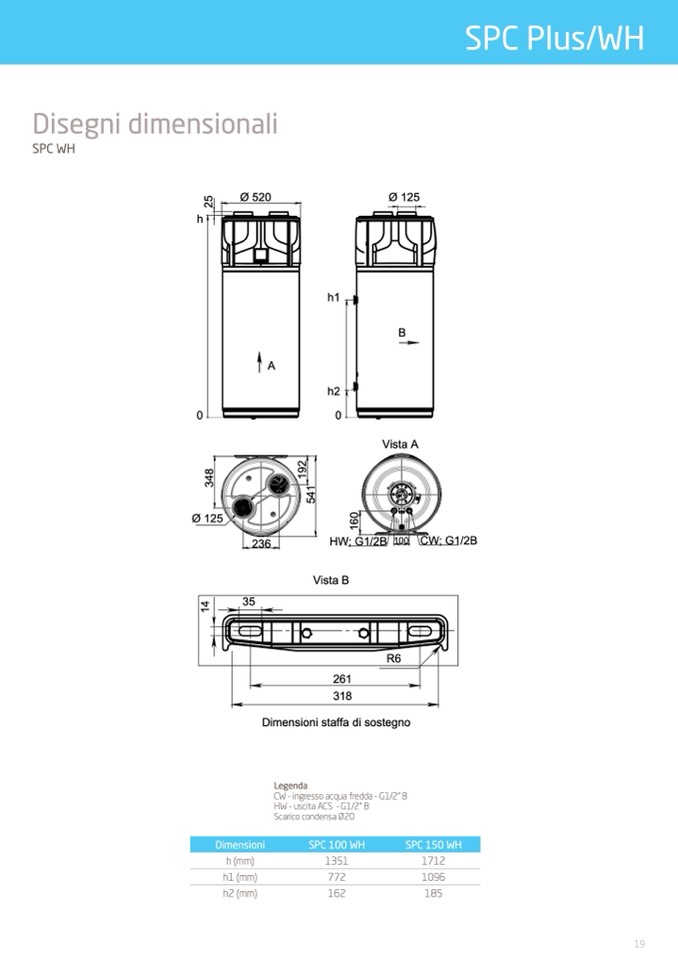

Disegni dimensionali

SPC WH

5

2

h

Ø 520

Ø 125

h1

B

0

0

8

4

3

2

9

1

1

4

5

Ø 125

236

Vista A

A

h2

Vista B

4

1

35

R6

261

318

Dimensioni staffa di sostegno

Dimensioni

h (mm)

h1 (mm)

h2 (mm)

SPC 100 WH

1351

772

162

SPC 150 WH

1712

1096

185

0

6

1

HW; G1/2B 100

CW; G1/2B

Legenda

CW - ingresso acqua fredda - G1/2" B

HW - uscita ACS - G1/2" B

Scarico condensa Ø20

SPC Plus/WH

19
