SPC Plus/WH

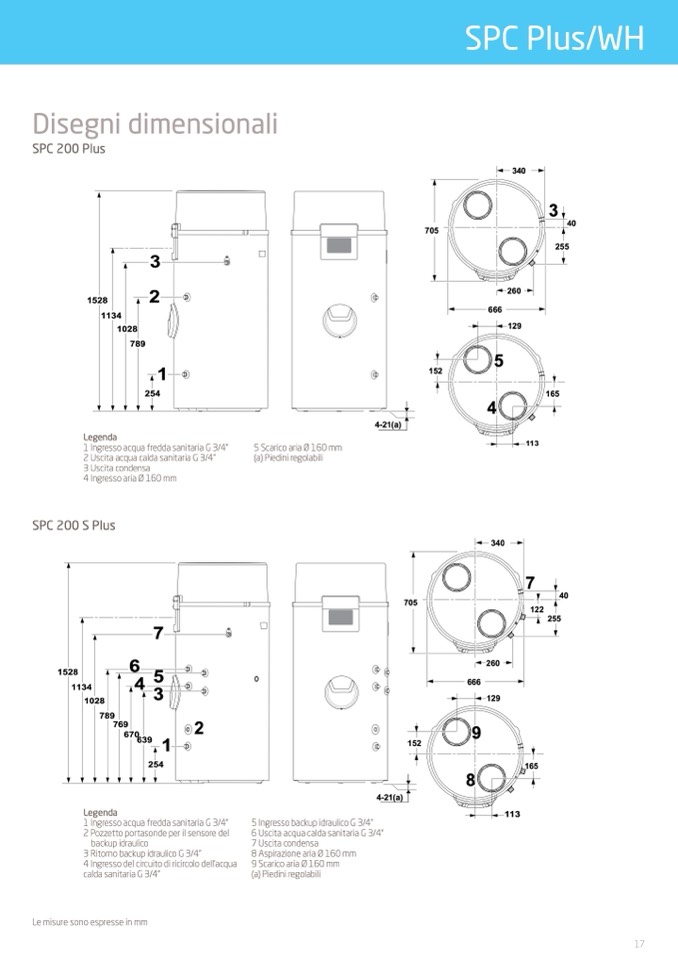

Disegni dimensionali
SPC 200 Plus
3
340
340
705
705
3
40
3
40
255
255
2
260
260
129
3
1760
1528
1363
2
666
1134
1257
1028
666
129
5
152
1018
5
789
253
4
1
165
1
152
254
4
340
165
Legenda
5 Scarico aria Ø 160 mm
(a) Piedini regolabili
4-21(a)
113
113
1 Ingresso acqua fredda sanitaria G 3/4"
2 Uscita acqua calda sanitaria G 3/4"
3 Uscita condensa
4 Ingresso aria Ø 160 mm
SPC 200 S Plus
7
6
5
4
3
789
769
1 Ingresso acqua fredda sanitaria G 3/4"
2 Pozzetto portasonde per il sensore del
backup idraulico
3 Ritorno backup idraulico G 3/4"
4 Ingresso del circuito di ricircolo dell'acqua
calda sanitaria G 3/4”
7
40
122
255
260
666
129
4-21(a)
1528
1134
1028
705
9
8
4-21(a)
670
1
639
152
2
254
165
Legenda
5 Ingresso backup idraulico G 3/4"
6 Uscita acqua calda sanitaria G 3/4"
7 Uscita condensa
8 Aspirazione aria Ø 160 mm
9 Scarico aria Ø 160 mm
(a) Piedini regolabili
113
Le misure sono espresse in mm
