SPC Plus/WH

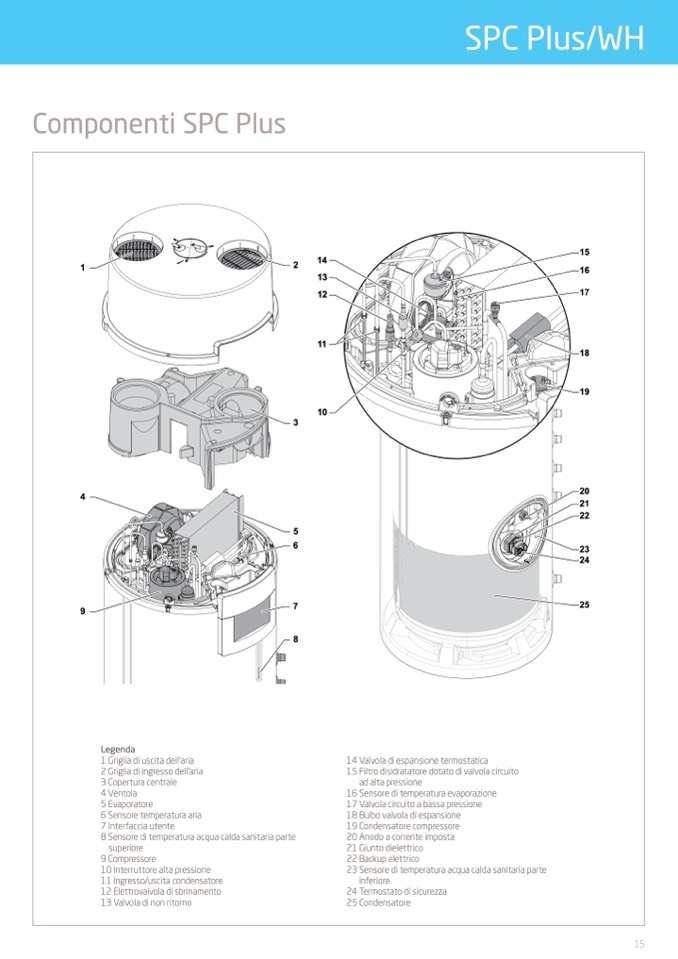

Componenti SPC Plus

14

13

12

11

10

3

5

6

7

8

15

16

17

18

19

20

21

22

23

24

25

1

2

4

9

Legenda

1 Griglia di uscita dell'aria

2 Griglia di ingresso dell'aria

3 Copertura centrale

4 Ventola

5 Evaporatore

6 Sensore temperatura aria

7 Interfaccia utente

8 Sensore di temperatura acqua calda sanitaria parte

superiore

9 Compressore

10 Interruttore alta pressione

11 Ingresso/uscita condensatore

12 Elettrovalvola di sbrinamento

13 Valvola di non ritorno

14 Valvola di espansione termostatica

15 Filtro disidratatore dotato di valvola circuito

ad alta pressione

16 Sensore di temperatura evaporazione

17 Valvola circuito a bassa pressione

18 Bulbo valvola di espansione

19 Condensatore compressore

20 Anodo a corrente imposta

21 Giunto dielettrico

22 Backup elettrico

23 Sensore di temperatura acqua calda sanitaria parte

inferiore

24 Termostato di sicurezza

25 Condensatore
