mixsystem • kit sola

r

mixsystem • kit sola

r

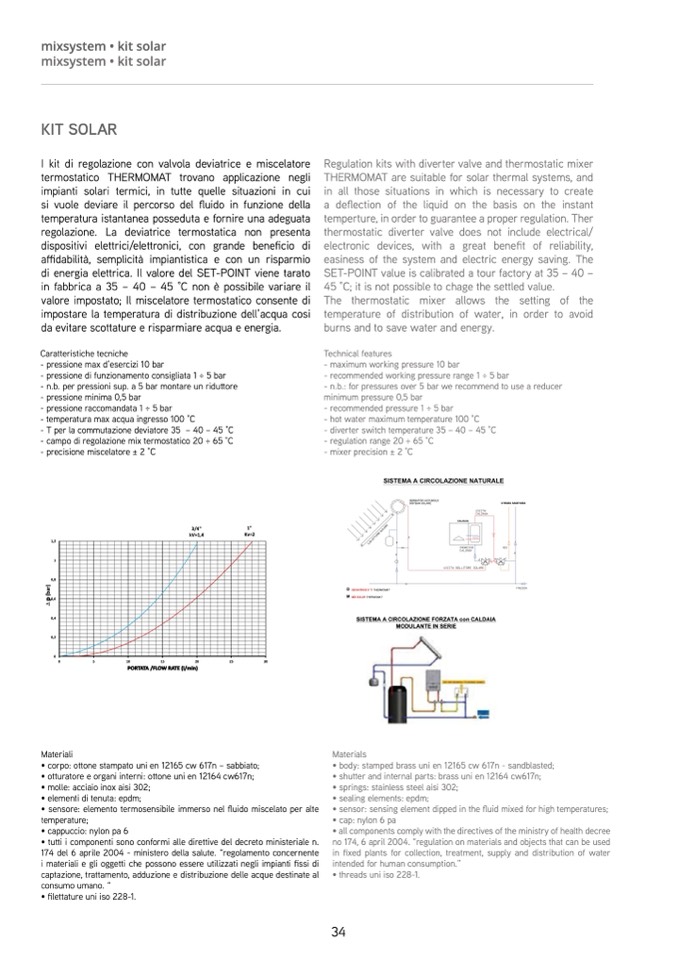

KIT SOLAR

I kit di regolazione con valvola deviatrice e miscelatore

termostatico THERMOMAT trovano applicazione negl

i

impianti solari termici, in tutte quelle situazioni in cui

si vuole deviare il percorso del

fluido in funzione della

temperatura istantanea posseduta e fornire una adeguat

a

regolazione. La deviatrice termostatica non presenta

dispositivi elettrici/elettronici, con grande beneficio d

i

affidabilità, semplicità impiantistica e con un risparmio

di energia elettrica. Il valore del SET-POINT viene tarato

in fabbrica a 35 – 40 – 45 °C non è possibile variare i

l

valore impostato; Il miscelatore termostatico consente d

i

impostare la temperatura di distribuzione dell’acqua cos

i

da evitare scottature e risparmiare acqua e energia

.

Caratteristiche tecnich

e

- pressione max d’esercizi 10 bar

- pressione di funzionamento consigliata 1 ÷ 5 bar

- n.b. per pressioni sup. a 5 bar montare un riduttor

e

- pressione minima 0,5 bar

- pressione raccomandata 1 ÷ 5 ba

r

- temperatura max acqua ingresso 100 °

C

- T per la commutazione deviatore 35 – 40 – 45 °

C

- campo di regolazione mix termostatico 20 ÷ 65 °C

- precisione miscelatore ± 2 °C

Regulation kits with diverter valve and thermostatic mixer

THERMOMAT are suitable for solar thermal systems, an

d

in all those situations in which is necessary to creat

e

a deflection of the liquid on the basis on the instant

temperture, in order to guarantee a proper regulation. The

r

thermostatic diverter valve does not include electrical

/

electronic devices, with a great bene

fit of reliability,

easiness of the system and electric energy saving. The

SET-POINT value is calibrated a tour factory at 35 – 40 –

45 °C; it is not possible to chage the settled value.

The thermostatic mixer allows the setting of the

temperature of distribution of water, in order to avoid

burns and to save water and energy

.

Technical features

- maximum working pressure 10 bar

- recommended working pressure range 1 ÷ 5 bar

- n.b.: for pressures over 5 bar we recommend to use a reducer

minimum pressure 0,5 bar

- recommended pressure 1 ÷ 5 bar

- hot water maximum temperature 100 °C

- diverter switch temperature 35 – 40 – 45 °C

- regulation range 20 ÷ 65 °C

- mixer precision ± 2 °C

SERBATOIO ACCUMUL

O

SISTEMA SOLARE

UTENZA SANITARI

A

CALDAIA

3/4

"

kV=1,

4

1"

Kv=2

C

O

L

L

E

T

T

O

R

E

S

O

L

A

R

E

1,2

1

0,8

p

(

b

a

r

)

0,6

0,4

0,2

0

T

D

DEVIATRICE X

C

THERMOMA

T

M MIX SOLAR THERMOMAT

SISTEMA A CIRCOLAZIONE FORZATA con CALDAIA

MODULANTE IN SERIE

0

5

10

15

20

25

30

PORTATA /FLOW RATE (l/min)

Materiali

• corpo: ottone stampato uni en 12165 cw 617n – sabbiato

;

• otturatore e organi interni: ottone uni en 12164 cw617n

;

• molle: acciaio inox aisi 302;

• elementi di tenuta: epdm

;

• sensore: elemento termosensibile immerso nel fluido miscelato per alte

temperature

;

• cappuccio: nylon pa

6

• tutti i componenti sono conformi alle direttive del decreto ministeriale n

.

174 del 6 aprile 2004 - ministero della salute. “regolamento concernente

i materiali e gli oggetti che possono essere utilizzati negli impianti

fissi di

captazione, trattamento, adduzione e distribuzione delle acque destinate a

l

consumo umano.

“

• filettature uni iso 228-1.

Material

s

• body: stamped brass uni en 12165 cw 617n - sandblasted

;

• shutter and internal parts: brass uni en 12164 cw617n;

• springs: stainless steel aisi 302

;

• sealing elements: epdm

;

• sensor: sensing element dipped in the

fluid mixed for high temperatures

;

• cap: nylon 6 p

a

• all components comply with the directives of the ministry of health decre

e

no 174, 6 april 2004. “regulation on materials and objects that can be use

d

in

fixed plants for collection, treatment, supply and distribution of water

intended for human consumption.

”

• threads uni iso 228-1

.

34
