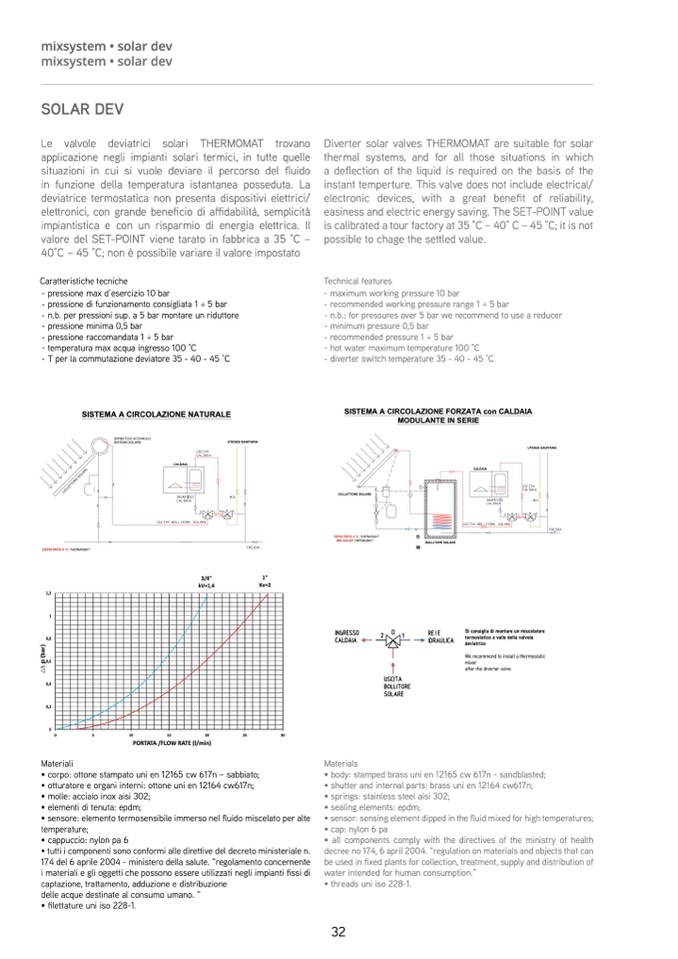

SOLAR DE

V

Le valvole deviatrici solari THERMOMAT trovan

o

applicazione negli impianti solari termici, in tutte quell

e

situazioni in cui si vuole deviare il percorso del fluido

in funzione della temperatura istantanea posseduta. L

a

deviatrice termostatica non presenta dispositivi elettrici

/

elettronici, con grande bene

ficio di affidabilità, semplicit

à

impiantistica e con un risparmio di energia elettrica. Il

valore del SET-POINT viene tarato in fabbrica a 35 °C –

40°C – 45 °C; non è possibile variare il valore impostato

Caratteristiche tecnich

e

- pressione max d’esercizio 10 ba

r

- pressione di funzionamento consigliata 1 ÷ 5 ba

r

- n.b. per pressioni sup. a 5 bar montare un riduttore

- pressione minima 0,5 bar

- pressione raccomandata 1 ÷ 5 bar

- temperatura max acqua ingresso 100 °C

- T per la commutazione deviatore 35 - 40 - 45 °

C

SISTEMA A CIRCOLAZIONE NATURALE

SERBATOIO ACCUMULO

SISTEMA SOLARE

UTENZA SANITARIA

CALDAIA

C

O

L

L

E

T

T

O

R

E

S

O

L

A

R

E

T

D

DEVIATRICE X

C

THERMOMAT

3/4

"

kV=1,4

1

"

Kv=2

1,

2

1

0,

8

p

(

b

a

r

)

0,

6

0,

4

0,

2

0

0

5

10

15

20

25

3

0

PORTATA /FLOW RATE (l/min

)

Materiali

• corpo: ottone stampato uni en 12165 cw 617n – sabbiato

;

• otturatore e organi interni: ottone uni en 12164 cw617n;

• molle: acciaio inox aisi 302;

• elementi di tenuta: epdm;

• sensore: elemento termosensibile immerso nel fluido miscelato per alt

e

temperature;

• cappuccio: nylon pa 6

• tutti i componenti sono conformi alle direttive del decreto ministeriale n

.

174 del 6 aprile 2004 - ministero della salute. “regolamento concernente

i materiali e gli oggetti che possono essere utilizzati negli impianti fissi d

i

captazione, trattamento, adduzione e distribuzione

delle acque destinate al consumo umano.

“

• filettature uni iso 228-1

.

Diverter solar valves THERMOMAT are suitable for sola

r

thermal systems, and for all those situations in which

a deflection of the liquid is required on the basis of the

instant temperture. This valve does not include electrical/

electronic devices, with a great bene

fit of reliability,

easiness and electric energy saving. The SET-POINT value

is calibrated a tour factory at 35 °C – 40° C – 45 °C; it is not

possible to chage the settled value.

Technical features

- maximum working pressure 10 ba

r

- recommended working pressure range 1 ÷ 5 ba

r

- n.b.: for pressures over 5 bar we recommend to use a reduce

r

- minimum pressure 0,5 ba

r

- recommended pressure 1 ÷ 5 ba

r

- hot water maximum temperature 100 °

C

- diverter switch temperature 35 - 40 - 45 °

C

SISTEMA A CIRCOLAZIONE FORZATA con CALDAI

A

MODULANTE IN SERIE

UTENZA SANITARI

A

CALDAI

A

T

T

COLLETTORE SOLARE

DEVIATRICE X

C

THERMOMA

T

MIX SOLAR THERMOMA

T

T

D

M

BOLLITORE SOLARE

Si consiglia di montare un miscelator

e

termostatico a valle della valvola

deviatric

e

We recommend to install a thermostati

c

mixer

after the diverter valve

Materials

• body: stamped brass uni en 12165 cw 617n - sandblasted

;

• shutter and internal parts: brass uni en 12164 cw617n;

• springs: stainless steel aisi 302

;

• sealing elements: epdm;

• sensor: sensing element dipped in the fluid mixed for high temperatures;

• cap: nylon 6 p

a

• all components comply with the directives of the ministry of health

decree no 174, 6 april 2004. “regulation on materials and objects that ca

n

be used in fixed plants for collection, treatment, supply and distribution of

water intended for human consumption.”

• threads uni iso 228-1.
