mixsystem • mix solar
B
mixsystem • mix solar
B

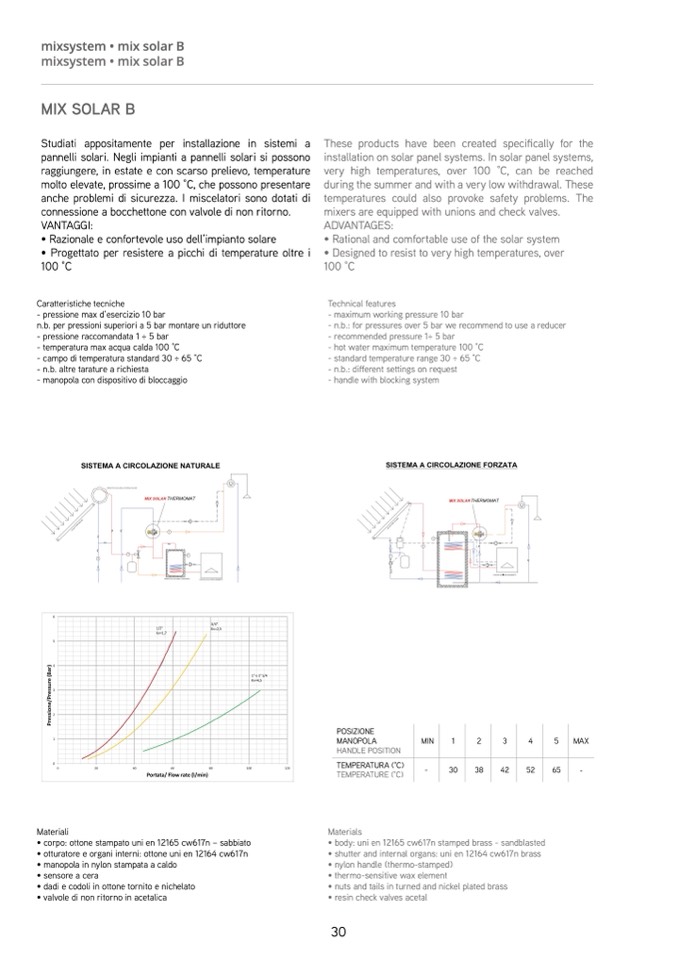

MIX SOLAR B
Studiati appositamente per installazione in sistemi a
pannelli solari. Negli impianti a pannelli solari si possono
raggiungere, in estate e con scarso prelievo, temperature
molto elevate, prossime a 100 °C, che possono presentare
anche problemi di sicurezza. I miscelatori sono dotati d
i
connessione a bocchettone con valvole di non ritorno.
VANTAGGI:
• Razionale e confortevole uso dell’impianto solar
e
• Progettato per resistere a picchi di temperature oltre i
100 °C
These products have been created specifically for the
installation on solar panel systems. In solar panel systems,
very high temperatures, over 100 °C, can be reache
d
during the summer and with a very low withdrawal. These
temperatures could also provoke safety problems. Th
e
mixers are equipped with unions and check valves.
ADVANTAGES
:
• Rational and comfortable use of the solar system
• Designed to resist to very high temperatures, over
100 °C
Caratteristiche tecniche
- pressione max d’esercizio 10 bar
n.b. per pressioni superiori a 5 bar montare un riduttore
- pressione raccomandata 1 ÷ 5 ba
r
- temperatura max acqua calda 100 °C
- campo di temperatura standard 30 ÷ 65 °C
- n.b. altre tarature a richiesta
- manopola con dispositivo di bloccaggi
o
Technical features
- maximum working pressure 10 ba
r
- n.b.: for pressures over 5 bar we recommend to use a reduce
r
- recommended pressure 1÷ 5 bar
- hot water maximum temperature 100 °
C
- standard temperature range 30 ÷ 65 °C
- n.b.: different settings on reques
t
- handle with blocking system
POSIZION
E
MANOPOL
A
HANDLE POSITIO
N
MIN
1
2
3
4
5
MAX
TEMPERATURA (°C)
TEMPERATURE (°C)
-
30
38
42
52
6
5
Materiali
• corpo: ottone stampato uni en 12165 cw617n – sabbiat
o
• otturatore e organi interni: ottone uni en 12164 cw617n
• manopola in nylon stampata a caldo
• sensore a cera
• dadi e codoli in ottone tornito e nichelat
o
• valvole di non ritorno in acetalic
a
Material
s
• body: uni en 12165 cw617n stamped brass - sandblaste
d
• shutter and internal organs: uni en 12164 cw617n bras
s
• nylon handle (thermo-stamped
)
• thermo-sensitive wax elemen
t
• nuts and tails in turned and nickel plated bras
s
• resin check valves aceta
l
30
