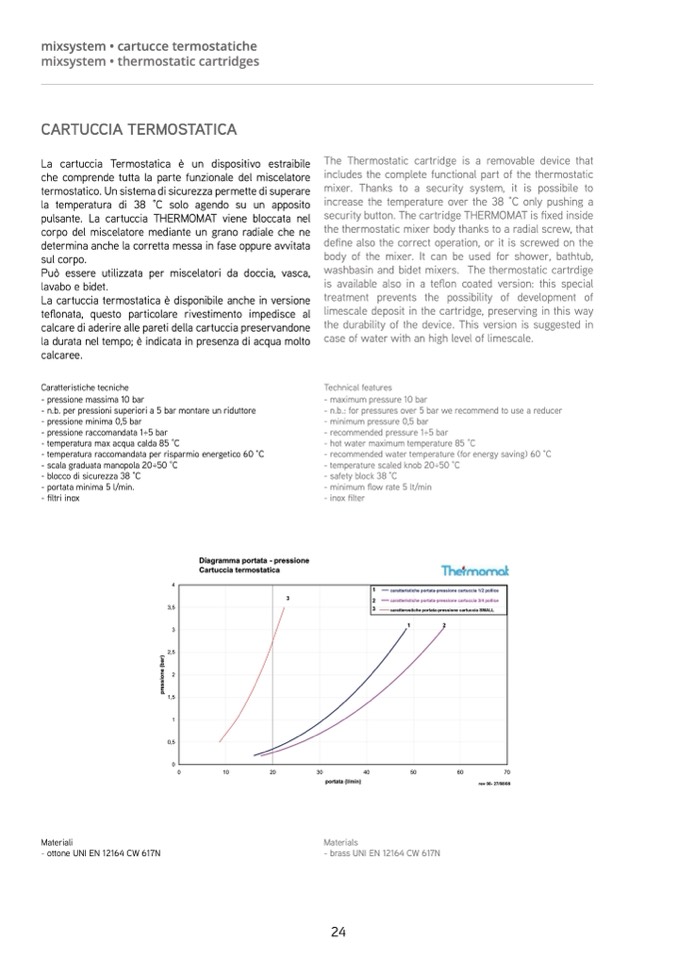

mixsystem • cartucce termostatiche
mixsystem • thermostatic cartridges
CARTUCCIA TERMOSTATICA
La cartuccia Termostatica è un dispositivo estraibil
e
che comprende tutta la parte funzionale del miscelator
e
termostatico. Un sistema di sicurezza permette di superare
la temperatura di 38 °C solo agendo su un apposit
o
pulsante. La cartuccia THERMOMAT viene bloccata nel
corpo del miscelatore mediante un grano radiale che ne
determina anche la corretta messa in fase oppure avvitat
a
sul corpo.
Può essere utilizzata per miscelatori da doccia, vasca
,
lavabo e bidet.
La cartuccia termostatica è disponibile anche in version
e
teflonata, questo particolare rivestimento impedisce a
l
calcare di aderire alle pareti della cartuccia preservandon
e
la durata nel tempo; è indicata in presenza di acqua molto
calcaree.
The Thermostatic cartridge is a removable device tha
t
includes the complete functional part of the thermostatic
mixer. Thanks to a security system, it is possibile to
increase the temperature over the 38 °C only pushing a
security button. The cartridge THERMOMAT is fixed insid
e
the thermostatic mixer body thanks to a radial screw, that
define also the correct operation, or it is screwed on the
body of the mixer. It can be used for shower, bathtub,
washbasin and bidet mixers. The thermostatic cartrdige
is available also in a teflon coated version: this special
treatment prevents the possibility of development of
limescale deposit in the cartridge, preserving in this way
the durability of the device. This version is suggested i
n
case of water with an high level of limescale.
Caratteristiche tecniche
Technical feature
s
- pressione massima 10 bar
- n.b. per pressioni superiori a 5 bar montare un riduttore
- pressione minima 0,5 bar
- pressione raccomandata 1÷5 ba
r
- temperatura max acqua calda 85 °C
- temperatura raccomandata per risparmio energetico 60 °C
- scala graduata manopola 20÷50 °
C
- blocco di sicurezza 38 °
C
- portata minima 5 l/min.
-
filtri inox
- maximum pressure 10 bar
- n.b.: for pressures over 5 bar we recommend to use a reducer
- minimum pressure 0,5 bar
- recommended pressure 1÷5 bar
- hot water maximum temperature 85 °C
- recommended water temperature (for energy saving) 60 °
C
- temperature scaled knob 20÷50 °C
- safety block 38 °
C
- minimum flow rate 5 lt/mi
n
- inox filte
r
Diagramma portata - pressione
Cartuccia termostatica
4
3
1
2
3
caratteristiche portata-pressione cartuccia 1/2 pollice
caratteristiche portata-pressione cartuccia 3/4 pollice
p
r
e
s
s
i
o
n
e
(
b
a
r
)
3,
5
3
2,
5
2
1,
5
1
0,
5
0
caratterostiche portata-pressione cartuccia SMALL
1
2
0
10
20
30
40
50
60
7
0
portata (l/min)
rev 00- 27/08/0
8
Materiali
- ottone UNI EN 12164 CW 617
N
Material
s
- brass UNI EN 12164 CW 617N
24
