SUMISURA
min 35
max 85
min 35
max 155
L1
L2
min 140
min 70
L2
PERSONALIZZAZIONI - PERSONALIZATIONS
Per personalizzazioni diverse da quanto indicato si prega di consultare l’azienda
For customization other than that indicated please consult the company

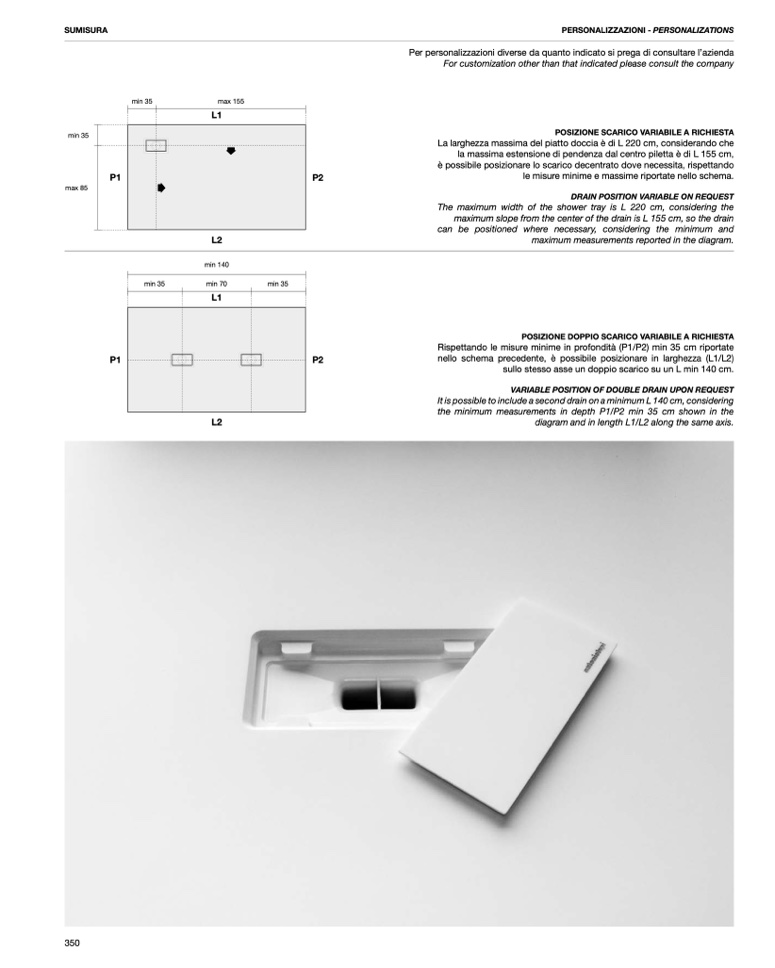

POSIZIONE SCARICO VARIABILE A RICHIESTA
La larghezza massima del piatto doccia è di L 220 cm, considerando che
la massima estensione di pendenza dal centro piletta
è di L 155 cm,
è possibile posizionare lo scarico decentrato dove necessita, rispettando
le misure minime e massime riportate nello schema.
DRAIN POSITION VARIABLE ON REQUEST
The maximum width of the shower tray is L 220 cm, considering the
maximum slope from the center of the drain is L 155 cm, so the drain
can be positioned where necessary, considering the minimum and
maximum measurements reported in the diagram.
POSIZIONE DOPPIO SCARICO VARIABILE A RICHIESTA
Rispettando le misure minime in profondit
à (P1/P2) min 35 cm riportate
nello schema precedente,
è possibile posizionare in larghezza (L1/L2)
sullo stesso asse un doppio scarico su un L min 140 cm.
VARIABLE POSITION OF DOUBLE DRAIN UPON REQUEST
It is possible to include a second drain on a minimum L 140 cm, considering
the minimum measurements in depth P1/P2 min 35 cm shown in the
diagram and in length L1/L2 along the same axis.
P1
P2
P1
P2
min 35
min 35
350
L1
