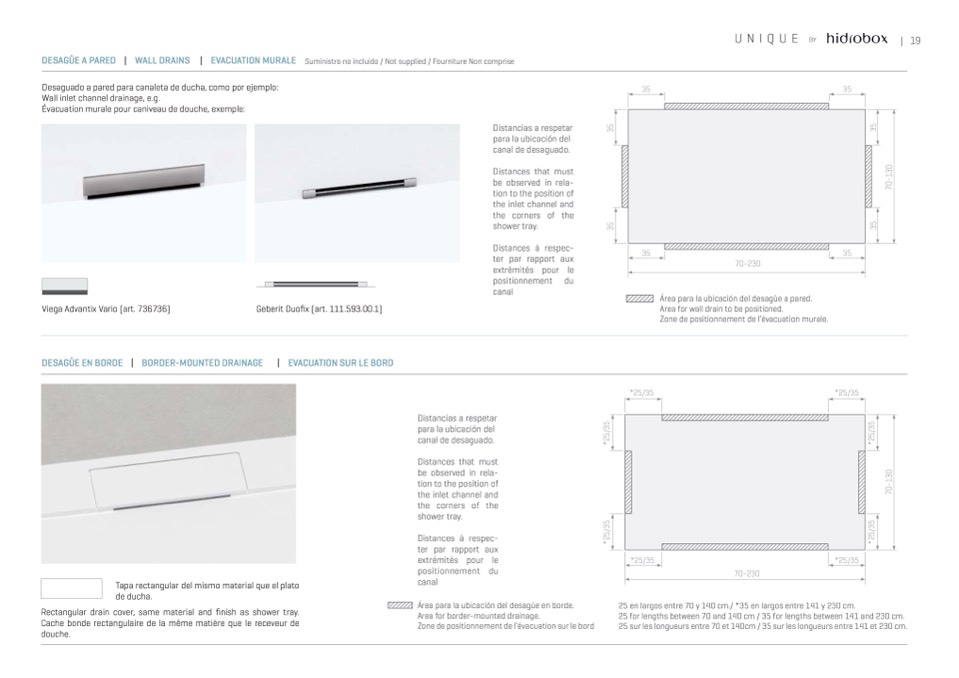

DESAGÜE A PARED | WALL DRAINS | EVACUATION MURALE
Suministro no incluido / Not supplied / Fourniture Non comprise
Desaguado a pared para canaleta de ducha, como por ejemplo:
Wall inlet channel drainage, e.g.
Évacuation murale pour caniveau de douche, exemple:
35
35
Viega Advantix Vario (art. 736736)
Geberit Duofix (art. 111.593.00.1)
Distancias a respetar
para la ubicación del
canal de desaguado.
Distances that must
be observed in rela-
tion to the position of
the inlet channel and
the corners of the
shower tray.
Distances à respec-
ter par rapport aux
extrémités pour le
positionnement
du
canal
Distancias a respetar
para la ubicación del
canal de desaguado.
Distances that must
be observed in rela-
tion to the position of
the inlet channel and
the corners of the
shower tray.
Distances à respec-
ter par rapport aux
extrémités pour le
positionnement du
canal
Área para la ubicación del desagüe en borde.
Area for border-mounted drainage.
Zone de positionnement de l’évacuation sur le bord
Área para la ubicación del desagüe a pared.
Area for wall drain to be positioned.
Zone de positionnement de l’évacuation murale.
DESAGÜE EN BORDE |
BORDER-MOUNTED DRAINAGE
| EVACUATION SUR LE BORD
Tapa rectangular del mismo material que el plato
de ducha.
Rectangular drain cover, same material and finish as shower tray.
Cache bonde rectangulaire de la même matière que le receveur de
douche.
25 en largos entre 70 y 140 cm./ *35 en largos entre 141 y 230 cm.
25 for lengths between 70 and 140 cm / 35 for lengths between 141 and 230 cm.
25 sur les longueurs entre 70 et 140cm / 35 sur les longueurs entre 141 et 230 cm.
*25/35
*25/35
