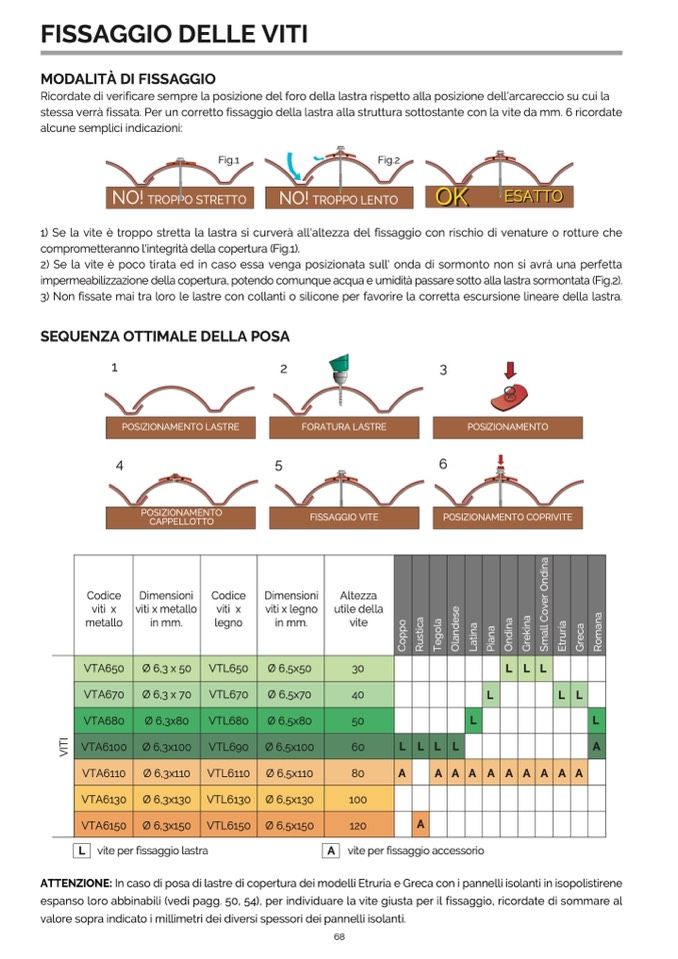

FISSAGGIO DELLE VITI
MODALITÀ DI FISSAGGIO
Ricordate di verificare sempre la posizione del foro della lastra rispetto alla posizione dell’arcareccio su cui la
stessa verrà fissata. Per un corretto fissaggio della lastra alla struttura sottostante con la vite da mm. 6 ricordate
alcune semplici indicazioni:
Fig.1
NO!
TROPPO STRETTO
1) Se la vite è troppo stretta la lastra si curverà all'altezza del fissaggio con rischio di venature o rotture che
comprometteranno l'integrità della copertura (Fig.1).
2) Se la vite è poco tirata ed in caso essa venga posizionata sull' onda di sormonto non si avrà una perfetta
impermeabilizzazione della copertura, potendo comunque acqua e umidità passare sotto alla lastra sormontata (Fig.2).
3) Non fissate mai tra loro le lastre con collanti o silicone per favorire la corretta escursione lineare della lastra.
SEQUENZA OTTIMALE DELLA POSA
Codice
viti x
metallo
VTA650
VTA670
VTA680
VTA6100
VTA6110
VTA6130
VTA6150
Dimensioni
viti x metallo
in mm.
Ø 6,3 x 50
Ø 6,3 x 70
Ø 6,3x80
Ø 6,3x100
Ø 6,3x110
Ø 6,3x130
Ø 6,3x150
Codice
viti x
legno
VTL650
VTL670
VTL680
VTL690
VTL6110
VTL6130
VTL6150
Dimensioni
viti x legno
in mm.
Ø 6,5x50
Ø 6,5x70
Ø 6,5x80
Ø 6,5x100
Ø 6,5x110
Ø 6,5x130
Ø 6,5x150
Altezza
utile della
vite
POSIZIONAMENTO
CAPPELLOTTO
FISSAGGIO VITE
POSIZIONAMENTO COPRIVITE
L vite per fissaggio lastra
A
vite per fissaggio accessorio
Fig.2
NO!
TROPPO LENTO
OK
1
4
5
6
2
3
POSIZIONAMENTO LASTRE
FORATURA LASTRE
POSIZIONAMENTO
ATTENZIONE: In caso di posa di lastre di copertura dei modelli Etruria e Greca con i pannelli isolanti in isopolistirene
espanso loro abbinabili (vedi pagg. 50, 54), per individuare la vite giusta per il fissaggio, ricordate di sommare al
valore sopra indicato i millimetri dei diversi spessori dei pannelli isolanti.
68
30
40
50
60
80
100
120
L
L
L
L
L
L
L
L
L
L
L
L
A
A
A
A
A
A
A
A
A
A
A
A
OK
ESATTO
V
I
T
I
C
o
p
p
o
R
u
s
t
i
c
a
T
e
g
o
l
a
O
l
a
n
d
e
s
e
L
a
t
i
n
a
P
i
a
n
a
O
n
d
i
n
a
G
r
e
k
i
n
a
S
m
a
l
l
C
o
v
e
r
O
n
d
i
n
a
E
t
r
u
r
i
a
G
r
e
c
a
R
o
m
a
n
a
