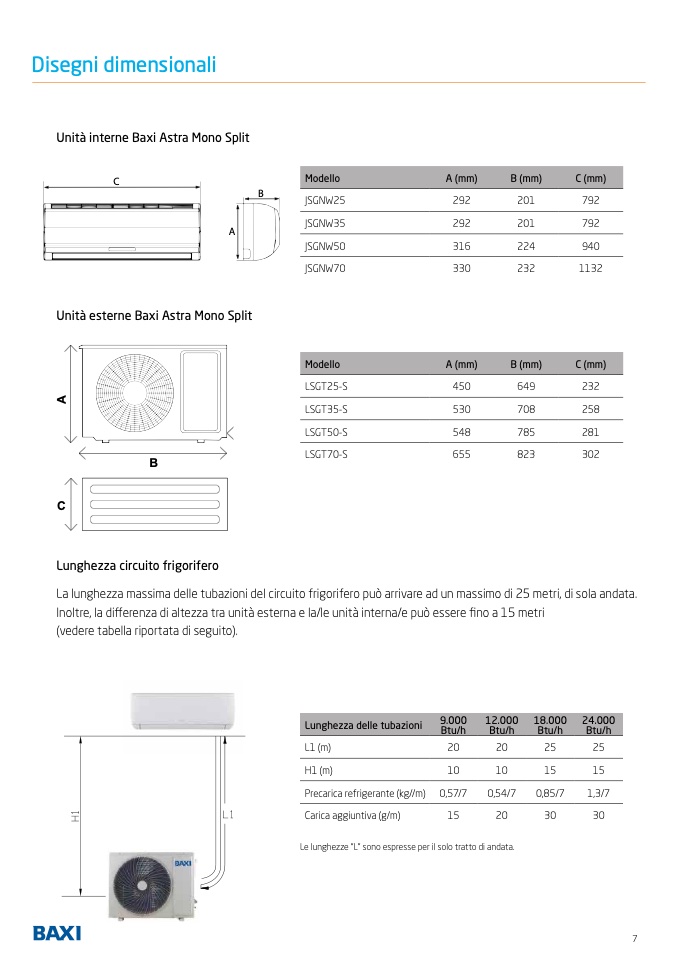

Disegni dimensional

i

Unità interne Baxi Astra Mono Split

C

Modello

A (mm)

B (mm)

C (mm

)

B

JSGNW25

292

201

792

JSGNW35

292

201

792

A

JSGNW50

316

224

940

JSGNW70

330

232

113

2

Unità esterne Baxi Astra Mono Spli

t

Modello

A (mm)

B (mm)

C (mm

)

LSGT25-S

450

649

232

A

LSGT35-S

530

708

258

LSGT50-S

548

785

281

LSGT70-S

655

823

302

B

C

Lunghezza circuito frigorifero

La lunghezza massima delle tubazioni del circuito frigorifero può arrivare ad un massimo di 25 metri, di sola andata

.

Inoltre, la di

fferenza di altezza tra unità esterna e la/le unità interna/e può essere

fino a 15 metr

i

(vedere tabella riportata di seguito)

.

Lunghezza delle tubazioni 9.000

Btu/h

12.00

0

Btu/h

18.00

0

Btu/h

24.000

Btu/h

L1 (m)

20

20

25

25

H1 (m)

10

10

15

15

Precarica refrigerante (kg//m) 0,57/7

0,54/7

0,85/7

1,3/7

Carica aggiuntiva (g/m)

15

20

30

30

Le lunghezze “L” sono espresse per il solo tratto di andata.
