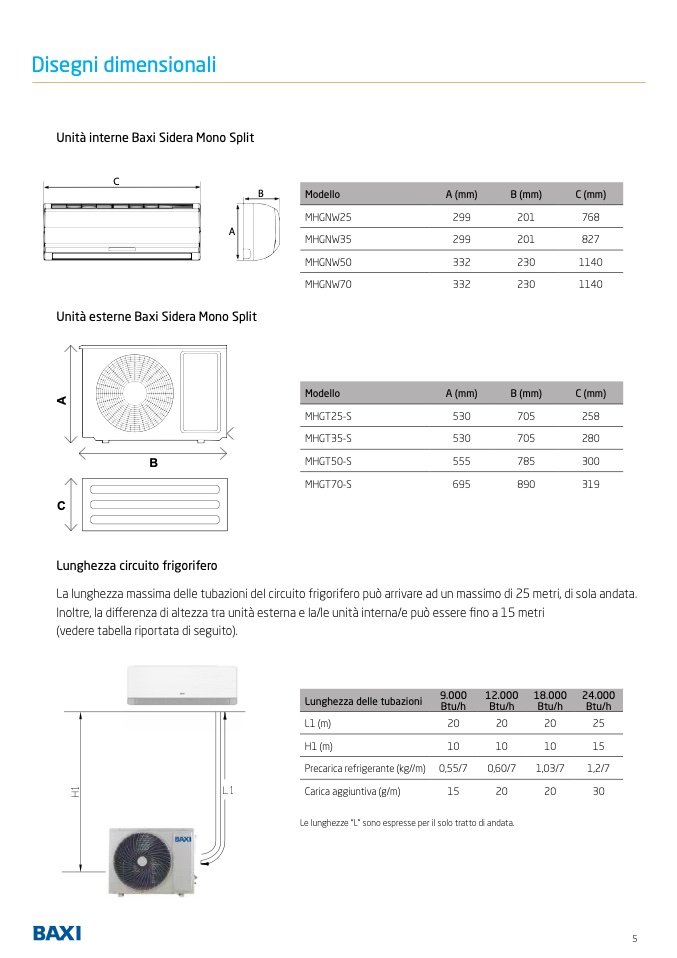

Disegni dimensional

i

Unità interne Baxi Sidera Mono Spli

t

C

B

Modello

A (mm)

B (mm)

C (mm

)

MHGNW25

299

201

768

A

MHGNW35

299

201

827

MHGNW50

332

230

114

0

MHGNW70

332

230

114

0

Unità esterne Baxi Sidera Mono Spli

t

Modello

A (mm)

B (mm)

C (mm

)

A

MHGT25-S

530

705

258

MHGT35-S

530

705

280

B

MHGT50-S

555

785

300

MHGT70-S

695

890

319

C

Lunghezza circuito frigorifer

o

La lunghezza massima delle tubazioni del circuito frigorifero può arrivare ad un massimo di 25 metri, di sola andata

.

Inoltre, la di

fferenza di altezza tra unità esterna e la/le unità interna/e può essere

fino a 15 metr

i

(vedere tabella riportata di seguito)

.

Lunghezza delle tubazioni 9.000

Btu/h

12.00

0

Btu/h

18.00

0

Btu/h

24.000

Btu/h

L1 (m)

20

20

20

25

H1 (m)

10

10

10

15

Precarica refrigerante (kg//m) 0,55/7

0,60/7

1,03/7

1,2/7

Carica aggiuntiva (g/m)

15

20

20

30

Le lunghezze “L” sono espresse per il solo tratto di andata.

5
