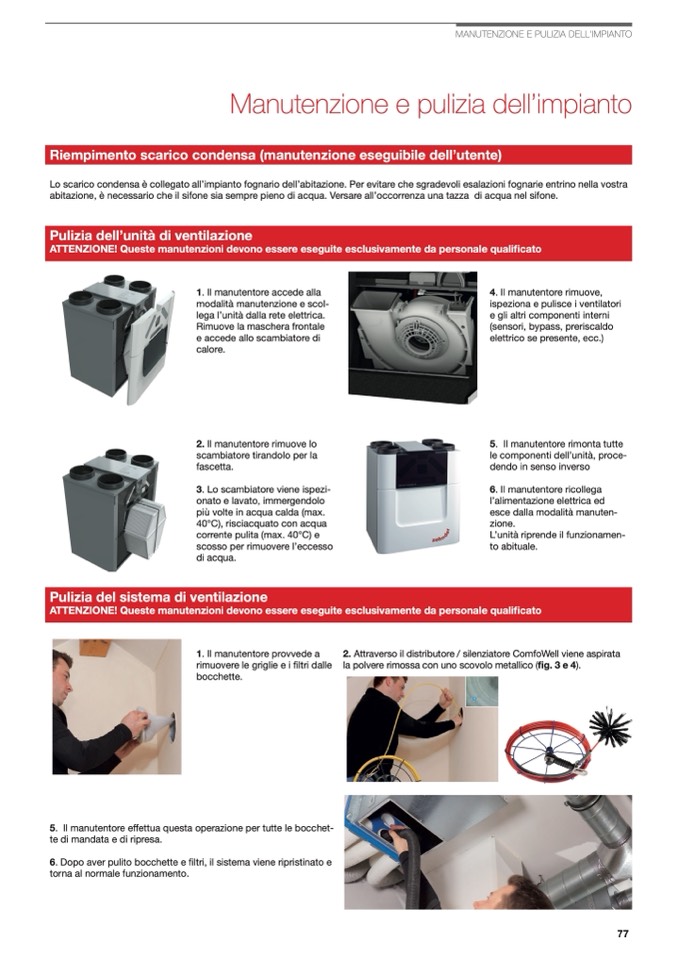

Manutenzione e pulizia dell’impianto

Riempimento scarico condensa (manutenzione eseguibile dell’utente)

Lo scarico condensa è collegato all’impianto fognario dell’abitazione. Per evitare che sgradevoli esalazioni fognarie entrino nella vostra

abitazione, è necessario che il sifone sia sempre pieno di acqua. Versare all’occorrenza una tazza di acqua nel sifone.

MANUTENZIONE E PULIZIA DELL'IMPIANTO

Pulizia dell’unità di ventilazione

ATTENZIONE! Queste manutenzioni devono essere eseguite esclusivamente da personale qualificato

1. Il manutentore accede alla

modalità manutenzione e scol-

lega l’unità dalla rete elettrica.

Rimuove la maschera frontale

e accede allo scambiatore di

calore.

4. Il manutentore rimuove,

ispeziona e pulisce i ventilatori

e gli altri componenti interni

(sensori, bypass, preriscaldo

elettrico se presente, ecc.)

2. Il manutentore rimuove lo

scambiatore tirandolo per la

fascetta.

3. Lo scambiatore viene ispezi-

onato e lavato, immergendolo

più volte in acqua calda (max.

40°C), risciacquato con acqua

corrente pulita (max. 40°C) e

scosso per rimuovere l’eccesso

di acqua.

5. Il manutentore rimonta tutte

le componenti dell’unità, proce-

dendo in senso inverso

6. Il manutentore ricollega

l’alimentazione elettrica ed

esce dalla modalità manuten-

zione.

L’unità riprende il funzionamen-

to abituale.

Pulizia del sistema di ventilazione

ATTENZIONE! Queste manutenzioni devono essere eseguite esclusivamente da personale qualificato

1. Il manutentore provvede a

rimuovere le griglie e i filtri dalle

bocchette.

2. Attraverso il distributore / silenziatore ComfoWell viene aspirata

la polvere rimossa con uno scovolo metallico (fig. 3 e 4).

5. Il manutentore effettua questa operazione per tutte le bocchet-

te di mandata e di ripresa.

6. Dopo aver pulito bocchette e filtri, il sistema viene ripristinato e

torna al normale funzionamento.

77
