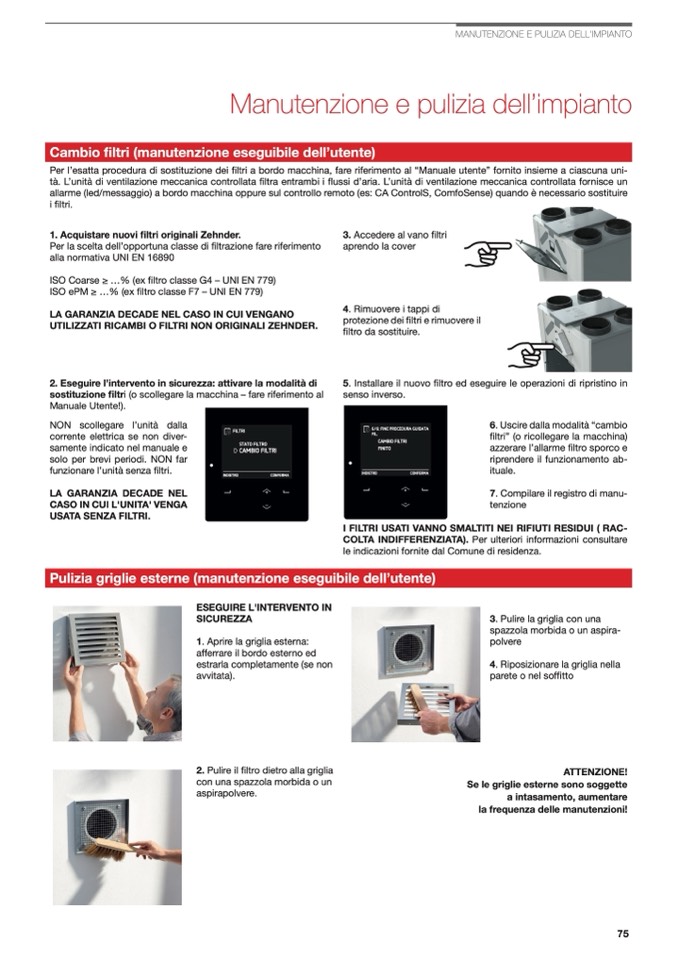

Manutenzione e pulizia dell’impianto
Cambio filtri (manutenzione eseguibile dell’utente)
Per l’esatta procedura di sostituzione dei filtri a bordo macchina, fare riferimento al “Manuale utente” fornito insieme a ciascuna uni-
tà. L’unità di ventilazione meccanica controllata filtra entrambi i flussi d’aria. L’unità di ventilazione meccanica controllata fornisce un
allarme (led/messaggio) a bordo macchina oppure sul controllo remoto (es: CA ControlS, ComfoSense) quando è necessario sostituire
i filtri.
MANUTENZIONE E PULIZIA DELL'IMPIANTO
1. Acquistare nuovi filtri originali Zehnder.
Per la scelta dell’opportuna classe di filtrazione fare riferimento
alla normativa UNI EN 16890
ISO Coarse ≥ ...% (ex filtro classe G4 – UNI EN 779)
ISO ePM ≥ ...% (ex filtro classe F7 – UNI EN 779)
LA GARANZIA DECADE NEL CASO IN CUI VENGANO
UTILIZZATI RICAMBI O FILTRI NON ORIGINALI ZEHNDER.
2. Eseguire l’intervento in sicurezza: attivare la modalità di
sostituzione filtri (o scollegare la macchina – fare riferimento al
Manuale Utente!).
NON scollegare l’unità dalla
corrente elettrica se non diver-
samente indicato nel manuale e
solo per brevi periodi. NON far
funzionare l’unità senza filtri.
LA GARANZIA DECADE NEL
CASO IN CUI L'UNITA' VENGA
USATA SENZA FILTRI.
3. Accedere al vano filtri
aprendo la cover
4. Rimuovere i tappi di
protezione dei filtri e rimuovere il
filtro da sostituire.
5. Installare il nuovo filtro ed eseguire le operazioni di ripristino in
senso inverso.
6. Uscire dalla modalità “cambio
filtri” (o ricollegare la macchina)
azzerare l’allarme filtro sporco e
riprendere il funzionamento ab-
ituale.
7. Compilare il registro di manu-
tenzione
I FILTRI USATI VANNO SMALTITI NEI RIFIUTI RESIDUI ( RAC-
COLTA INDIFFERENZIATA). Per ulteriori informazioni consultare
le indicazioni fornite dal Comune di residenza.
6/6: FINE PROCEDURA GUIDATA
FIL.
CAMBIO FILTRI
FINITO
INDIETRO
CONFERMA
FILTRI
STATO FILTRO
CAMBIO FILTRI
INDIETRO
CONFERMA
Pulizia griglie esterne (manutenzione eseguibile dell’utente)
ESEGUIRE L'INTERVENTO IN
SICUREZZA
1. Aprire la griglia esterna:
afferrare il bordo esterno ed
estrarla completamente (se non
avvitata).
3. Pulire la griglia con una
spazzola morbida o un aspira-
polvere
4. Riposizionare la griglia nella
parete o nel soffitto
2. Pulire il filtro dietro alla griglia
con una spazzola morbida o un
aspirapolvere.
ATTENZIONE!
Se le griglie esterne sono soggette
a intasamento, aumentare
la frequenza delle manutenzioni!
