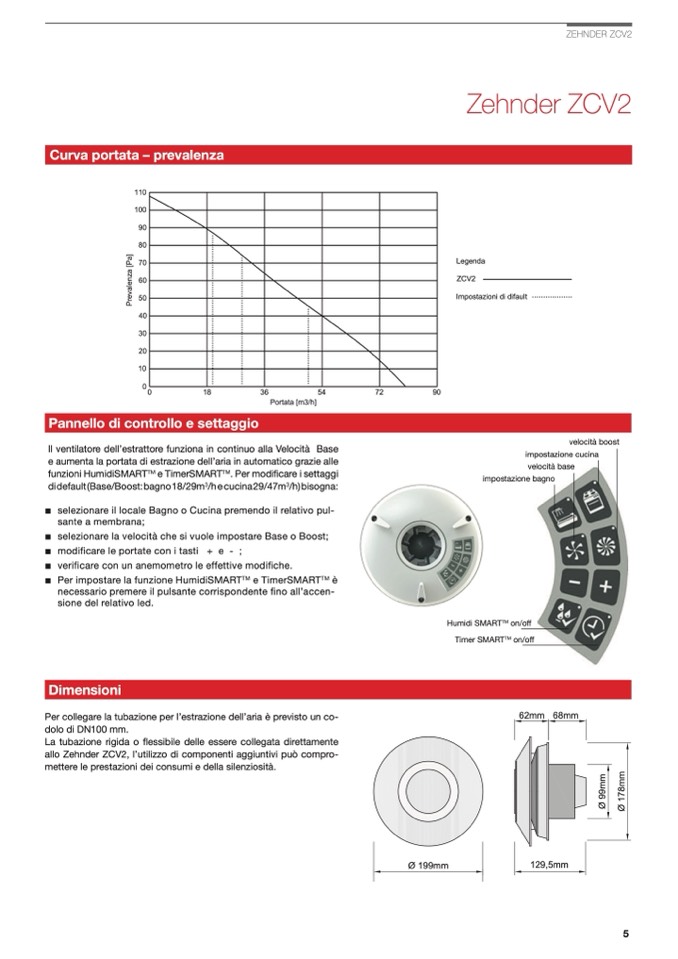

Curva portata – prevalenza

110

100

90

80

70

60

50

40

30

20

10

0

0

18

36

54

72

90

Portata [m3/h]

Pannello di controllo e settaggio

Il ventilatore dell’estrattore funziona in continuo alla Velocità Base

e aumenta la portata di estrazione dell’aria in automatico grazie alle

funzioni HumidiSMART

TM

e TimerSMART

TM

. Per modificare i settaggi

di default (Base/Boost: bagno 18/29m

3

/h e cucina 29/47m

3

/h) bisogna:

■ selezionare il locale Bagno o Cucina premendo il relativo pul-

sante a membrana;

■ selezionare la velocità che si vuole impostare Base o Boost;

■ modificare le portate con i tasti + e - ;

■ verificare con un anemometro le effettive modifiche.

■ Per impostare la funzione HumidiSMART

TM

e TimerSMART

TM

è

necessario premere il pulsante corrispondente fino all’accen-

sione del relativo led.

Dimensioni

Per collegare la tubazione per l’estrazione dell’aria

è previsto un co-

dolo di DN100 mm.

La tubazione rigida o flessibile delle essere collegata direttamente

allo Zehnder ZCV2, l’utilizzo di componenti aggiuntivi può compro-

mettere le prestazioni dei consumi e della silenziosit

à.

Velocità boost

a

ZEHNDER ZCV2

b

Tempo

Zehnder ZCV2

Legenda

ZCV2

Impostazioni di difault

velocità boost

impostazione cucina

velocità base

impostazione bagno

Humidi SMART

TM

on/off

Timer SMART

TM

on/off

62mm 68mm

129,5mm

Ø

9

9

m

m

Ø

1

7

8

m

m

P

r

e

v

a

l

e

n

z

a

[

P

a

]

U

m

i

d

Ø 199mm

Ø 199mm

5
