La marcatura graduata e quella longitudinale del tubo semplificano la creazione di combina-
zioni di componenti.
La marcatura della profondità di inserimento sul tubo impedisce la formazione di un rigonfa-
mento interno nella zona di saldatura con saldatura corretta.
f
d
a
s
12
18
11
2
3
9
6
8
5
Raccordi per l'elettrosaldatura
La gamma per l'elettrosaldatura comprende una gamma completa di raccordi da d16 a d110
(Tee, uguali, Tee, ridotti, gomiti 90°, curve 45°, riduzioni, adattatori a
flangia), valvole da d20
a d63 e distributori. Sono disponibili inoltre, manicotti di diametro d125, d160 e d225.
I raccordi sono progettati in modo da avere la possibilità di saldare separatamente ogni con-
nessione tubo-raccordo.
Nello sviluppo del manicotto per INSTAFLEX, sono state considerate le seguenti condizioni :
• Nessun dispositivo di sostegno separato, grazie al fissaggio mediante le viti presenti nei raccordi
• Preferibilmente,evitarelavorazionidelleestremitàdeitubi(raschiatura)
• Nessunospostamentoassialedelletubazionidurantel'assemblaggio
• Collegamento semplice, affidabile e sicuro dei cavi di saldatura
• Marcaturaeindicazionedisaldaturachiaramentevisibili
• Transizionesemplicedall'elettrofusioneasaldaturaabicchiereoaraccordifilettati
La pressione di saldatura necessaria per la saldatura è ottenuta tramite i tubi INSTAFLEX
coordinati dimensionalmente e gli speciali raccordi INSTAFLEX per l'elettrosaldatura.

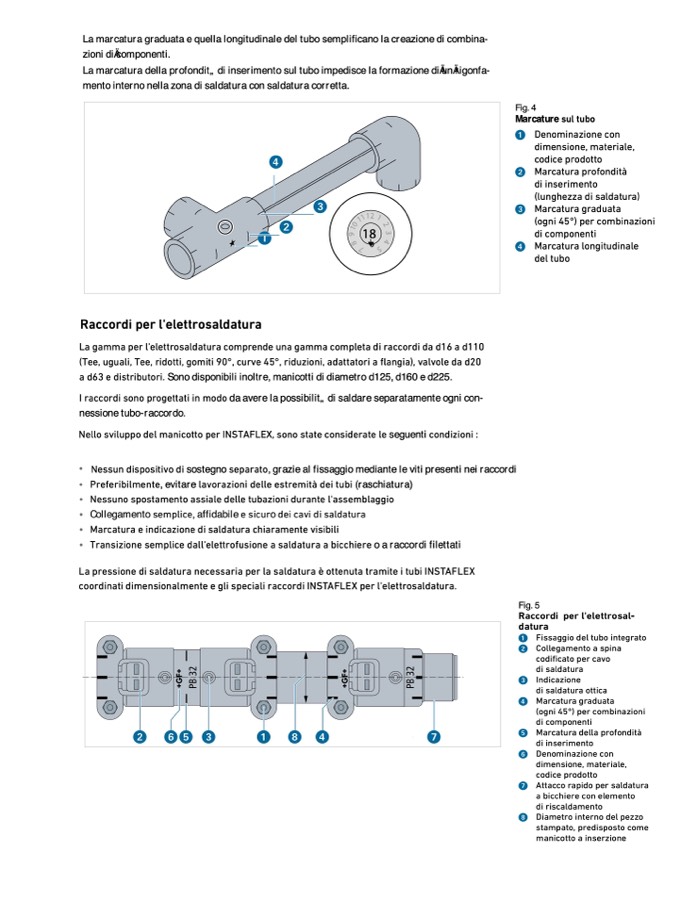

Fig. 4
Marcature sul tubo
a Denominazione con
dimensione, materiale,
codice prodotto
s Marcatura profondità
di inserimento
(lunghezza di saldatura)
d Marcatura graduata
(ogni 45°) per combinazioni
di componenti
f Marcatura longitudinale
del tubo
s
h
g
d
a
k
f
j
Fig. 5
Raccordi per l'elettrosal-
datura
a Fissaggio del tubo integrato
s Collegamento a spina
codificato per cavo
di saldatura
d Indicazione
di saldatura ottica
f Marcatura graduata
(ogni 45°) per combinazioni
di componenti
g Marcatura della profondità
di inserimento
h Denominazione con
dimensione, materiale,
codice prodotto
j Attacco rapido per saldatura
a bicchiere con elemento
di riscaldamento
k Diametro interno del pezzo
stampato, predisposto come
manicotto a inserzione
