Baxi Mago

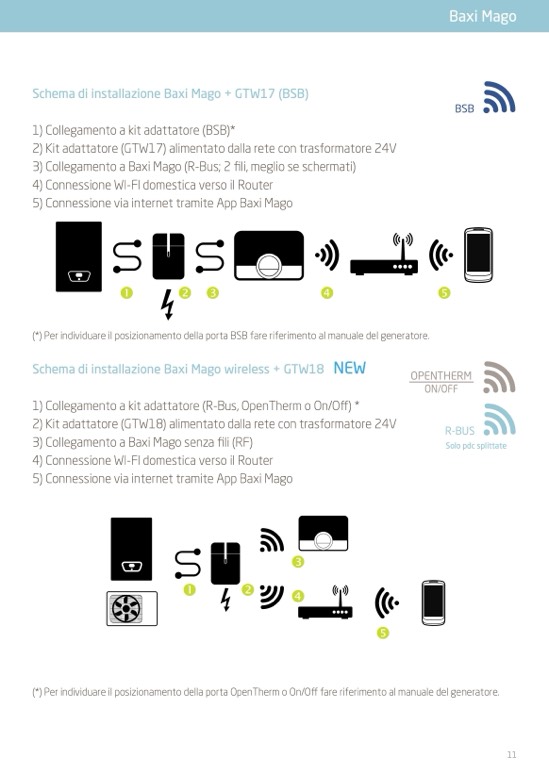

Schema di installazione Baxi Mago + GTW17 (BSB)

1) Collegamento a kit adattatore (BSB)*

2) Kit adattatore (GTW17) alimentato dalla rete con trasformatore 24V

3) Collegamento a Baxi Mago (R-Bus; 2 fili, meglio se schermati)

4) Connessione WI-FI domestica verso il Router

5) Connessione via internet tramite App Baxi Mago











(*) Per individuare il posizionamento della porta BSB fare riferimento al manuale del generatore.

Schema di installazione Baxi Mago wireless + GTW18 NEW

1) Collegamento a kit adattatore (R-Bus, OpenTherm o On/Off) *

2) Kit adattatore (GTW18) alimentato dalla rete con trasformatore 24V

3) Collegamento a Baxi Mago senza fili (RF)

4) Connessione WI-FI domestica verso il Router

5) Connessione via internet tramite App Baxi Mago



Solo pdc splittate

Il cronotermostato intelligente





The smart chronothermostat





(*) Per individuare il posizionamento della porta OpenTherm o On/Off fare riferimento al manuale del generatore.
