30

ACS

AFS

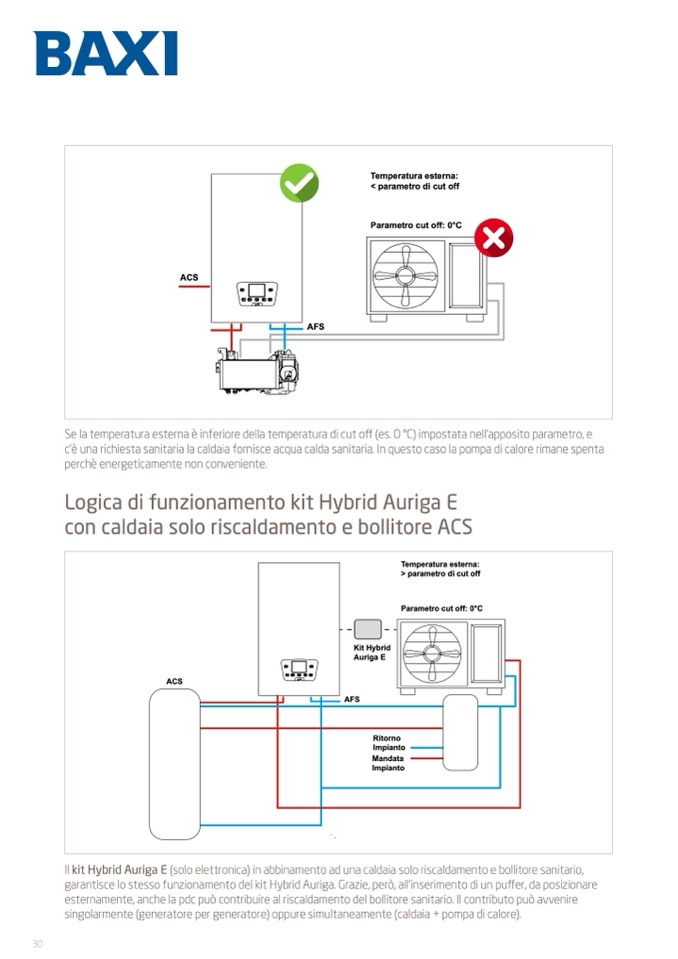

Se la temperatura esterna è inferiore della temperatura di cut off (es. 0 °C) impostata nell'apposito parametro, e

c’è una richiesta sanitaria la caldaia fornisce acqua calda sanitaria. In questo caso la pompa di calore rimane spenta

perchè energeticamente non conveniente.

Logica di funzionamento kit Hybrid Auriga E

con caldaia solo riscaldamento e bollitore ACS

ACS

Temperatura esterna:

> parametro di cut off

Parametro cut off: 0°C

Kit Hybrid

Auriga E

AFS

Ritorno

Impianto

Mandata

Impianto

Il kit Hybrid Auriga E (solo elettronica) in abbinamento ad una caldaia solo riscaldamento e bollitore sanitario,

garantisce lo stesso funzionamento del kit Hybrid Auriga. Grazie, per

ò, all’inserimento di un puffer, da posizionare

esternamente, anche la pdc può contribuire al riscaldamento del bollitore sanitario. Il contributo può avvenire

singolarmente (generatore per generatore) oppure simultaneamente (caldaia + pompa di calore).

Temperatura esterna:

< parametro di cut off

Parametro cut off: 0°C
