14
EN442-1
P mm
520
50
550
50
650
50
670
50
700
50
750
50
850
50
870
50
920
50
1220
50
1520
50
1820
50
2020
50
2520
50
Watt a ∆t 40°C
Watt a ∆t 30°C*
Watt a ∆t 20°C
Esponente
∆t=50°C consigliatopercaldaietradizionali
∆t=30°C consigliatoperpompedicalore
L mm
520
550
650
670
700
750
850
870
920
1220
1520
1820
2020
2520
L’ mm
470
500
600
620
650
700
800
820
870
1170
1470
1770
1970
2470
Kg
lt
0,46
0,20
0,48
0,20
0,55
0,24
0,56
0,24
0,58
0,25
0,62
0,27
0,69
0,30
0,70
0,31
0,74
0,33
0,95
0,42
1,16
0,52
1,37
0,62
1,50
0,69
1,85
0,85
N. el.
(*) Grazie alle elevate prestazioni dei radiatori ARPA 23
Orizzontale, il ∆t ideale per la progettazione a bassa
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula:
Q=Qn (∆t / 50)
n
Colori disponibili: vedere tabella a pag. 280.
• Pressione di esercizio massima ammessa 8 bar
• Temperatura di esercizio massima ammessa 95°C
LAVORAZIONI SPECIALI: predisposizione attacchi laterali
con allacciamenti idraulici da 1/2” saldati; diaframma interno.

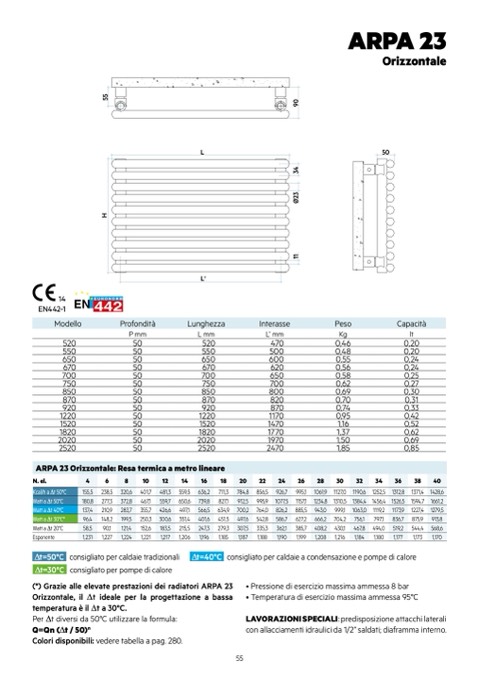

ARPA 23
Orizzontale
L
50
∆t=40°C consigliatopercaldaieacondensazioneepompedicalore
55
H
5
5
1
1
Ø
2
4
9
0
3
3
L'
Modello
Profondità
Lunghezza
Interasse
Peso
Capacità
ARPA 23 Orizzontale: Resa termica a metro lineare
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
Kcal/h a ∆t 50°C
155,5
238,5
320,6
401,7
481,3
559,5
636,2
711,3
784,8
856,5
926,7
995,1
1061,9
1127,0
1190,6
1252,5
1312,8
1371,4
1428,6
Watt a ∆t 50°C
180,8
277,3
372,8
467,1
559,7
650,6
739,8
827,1
912,5
995,9
1077,5
1157,1
1234,8
1310,5
1384,4
1456,4
1526,5
1594,7
1661,2
137,4
210,9
283,7
355,7
426,6
497,1
566,5
634,9
700,2
764,0
826,2
885,5
943,0
999,1
1063,0
1119,2
1173,9
1227,4
1279,5
96,4
148,2
199,5
250,3
300,6
351,4
401,6
451,5
497,6
542,8
586,7
627,2
666,2
704,2
756,1
797,1
836,7
875,9
913,8
58,5
90,1
121,4
152,6
183,5
215,5
247,3
279,3
307,5
335,3
362,1
385,7
408,2
430,1
467,8
494,0
519,2
544,4
568,6
1,231
1,227
1,224
1,221
1,217
1,206
1,196
1,185
1,187
1,188
1,190
1,199
1,208
1,216
1,184
1,180
1,177
1,173
1,170
