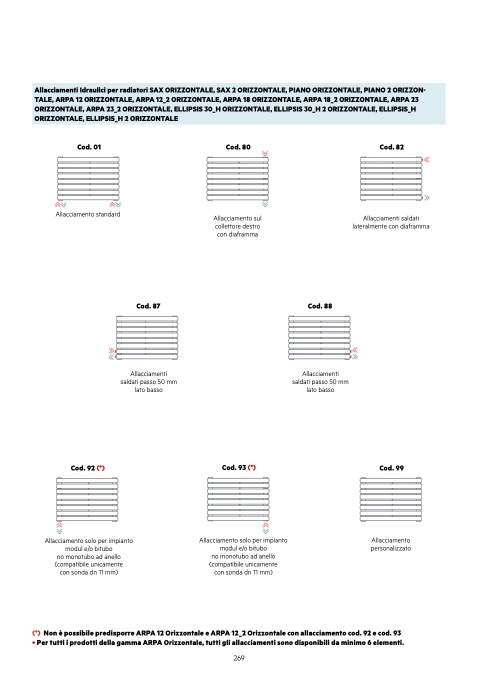

Allacciamenti Idraulici per radiatori SAX ORIZZONTALE, SAX 2 ORIZZONTALE, PIANO ORIZZONTALE, PIANO 2 ORIZZON-

TALE, ARPA 12 ORIZZONTALE, ARPA 12_2 ORIZZONTALE, ARPA 18 ORIZZONTALE, ARPA 18_2 ORIZZONTALE, ARPA 23

ORIZZONTALE, ARPA 23_2 ORIZZONTALE, ELLIPSIS 30_H ORIZZONTALE, ELLIPSIS 30_H 2 ORIZZONTALE, ELLIPSIS_H

ORIZZONTALE, ELLIPSIS_H 2 ORIZZONTALE

Cod. 01

Allacciamento standard

Cod. 80

Allacciamento sul

collettore destro

con diaframma

Cod. 82

Allacciamenti saldati

lateralmente con diaframma

Cod. 87

Allacciamenti

saldati passo 50 mm

lato basso

Cod. 88

Allacciamenti

saldati passo 50 mm

lato basso

Cod. 92 (*)

Cod. 93 (*)

Allacciamento solo per impianto

modul e/o bitubo

no monotubo ad anello

(compatibile unicamente

con sonda dn 11 mm)

Cod. 99

Allacciamento

personalizzato

Allacciamento solo per impianto

modul e/o bitubo

no monotubo ad anello

(compatibile unicamente

con sonda dn 11 mm)

(*) Non è possibile predisporre ARPA 12 Orizzontale e ARPA 12_2 Orizzontale con allacciamento cod. 92 e cod. 93

• Per tutti i prodotti della gamma ARPA Orizzontale, tutti gli allacciamenti sono disponibili da minimo 6 elementi.
