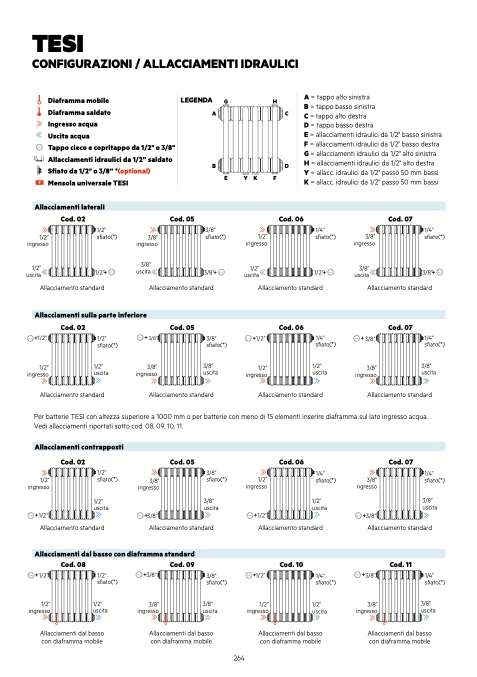

TESI

CONFIGURAZIONI / ALLACCIAMENTI IDRAULICI

IRSAP

Diaframma mobile

Diaframma saldato

Ingresso acqua

Uscita acqua

Tappo cieco e copritappo da 1/2" o 3/8"

Allacciamenti idraulici da 1/2” saldato

Sfiato da 1/2" o 3/8” *(optional)

Mensola universale TESI

LEGENDA

A

B

G

E

H

K

F

C

D

Cod. 06

A = tappo alto sinistra

B = tappo basso sinistra

C = tappo alto destra

D = tappo basso destra

E = allacciamenti idraulici da 1/2" basso sinistra

F = allacciamenti idraulici da 1/2" basso destra

G = allacciamenti idraulici da 1/2" alto sinistra

H = allacciamenti idraulici da 1/2" alto destra

Y = allacc. idraulici da 1/2" passo 50 mm bassi

K = allacc. idraulici da 1/2" passo 50 mm bassi

Y

Allacciamenti laterali

Cod. 02

Cod. 05

Cod. 07

1/2”

ingresso

1/2”

uscita

1/2”

sfiato(*)

3/8”

ingresso

3/8”

uscita

3/8”

sfiato(*)

1/2”

ingresso

1/2”

uscita

1/4”

sfiato(*)

3/8”

ingresso

3/8”

uscita

IRSAP

3/8”

3/8”

ingresso

1/4”

sfiato(*)

1/2”

IRSAP

Allacciamento standard

3/8”

IRSAP

Allacciamento standard

1/2”

IRSAP

Allacciamento standard

3/8”

IRSAP

Allacciamento standard

Allacciamenti sulla parte inferiore

Cod. 02

Cod. 05

Cod. 06

Cod. 07

IRSAP

1/2”

1/2”

ingresso

1/2”

IRSAP

3/8”

sfiato(*)

1/2”

3/8”

uscita

ingresso

3/8”

IRSAP

1/2”

sfiato(*)

3/8”

1/2”

uscita

ingresso

1/4”

sfiato(*)

1/2”

uscita

1/4”

sfiato(*)

3/8”

uscita

Allacciamento standard

Allacciamento standard

Allacciamento standard

Allacciamento standard

Per batterie TESI con altezza superiore a 1000 mm o per batterie con meno di 15 elementi inserire diaframma sul lato ingresso acqua.

Vedi allacciamenti riportati sotto cod. 08, 09, 10, 11.

Allacciamenti contrapposti

Cod. 02

Cod. 05

Cod. 06

Cod. 07

1/2”

ingresso

1/2”

sfiato(*)

3/8”

3/8”

sfiato(*)

3/8”

uscita

1/2”

ingresso

1/4”

sfiato(*)

3/8”

1/4”

sfiato(*)

3/8”

uscita

IRSAP

1/2”

Allacciamento standard

Allacciamento standard

IRSAP

1/2”

Allacciamento standard

Allacciamento standard

Cod. 08

Cod. 09

Cod. 10

Cod. 11

1/2”

uscita

ingresso

IRSAP

3/8”

1/2”

uscita

ngresso

IRSAP

3/8”

Allacciamenti dal basso con diaframma standard

IRSAP

1/2”

1/2”

ingresso

1/2”

sfiato(*)

IRSAP

3/8”

3/8”

sfiato(*)

3/8”

uscita

IRSAP

1/2”

1/2”

ingresso

1/4”

sfiato(*)

1/2”

uscita

IRSAP

3/8”

1/4”

sfiato(*)

3/8”

uscita

Allacciamenti dal basso

con diaframma mobile

Allacciamenti dal basso

con diaframma mobile

Allacciamenti dal basso

con diaframma mobile

Allacciamenti dal basso

con diaframma mobile

1/2”

3/8”

uscita

ingresso

3/8”

ingresso
