75
L
50
50
50
50
57÷67
8
3
L
0
4
5
1
6
5
6
7
1
4
2
9
1
0
9
L
6
2
22
EN442-1
Potenza Termica
Funz.
Modello Prof.
Alt. Largh. Interasse Peso Cap.
∆t=50°C
∆t=40°C∆t=30°C∆t=20°C Esp. misto
P mm H mm
L mm
L’ mm
Kg
lt
kcal/h
Watt
Watt
Watt (*) Watt
n.
Watt
924
13 tubi
38
924
550
50
9,4
3,2
351
408
309
216
130 1,245
400
2 intervalli
1176
16 tubi
38
1176
550
50
11,5
4,1
434
505
379
262
155 1,286
400
3 intervalli
1540
25 tubi
38
1540
550
50
15,0
5,3
563
655
491
338
200 1,295
700
4 intervalli
1848
28 tubi
38
1848
550
50
19,4
7,3
710
825
616
423
248
1,310 1000
3 intervalli
∆t=50°C consigliatopercaldaietradizionali ∆t=40°C consigliatopercaldaieacondensazioneepompedicalore
∆t=30°C consigliatoperpompedicalore
(*) Grazie alle elevate prestazioni dei radiatori SOUL_S,
il ∆t ideale per la progettazione a bassa temperatura è
il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula:
Q=Qn (∆t / 50)
n
Colori disponibili: vedere tabella a pag. 280.
• Pressione di esercizio massima ammessa 4 bar
• Temperatura di esercizio massima ammessa 95°C
DOTAZIONE DI SERIE: 4 attacchi per fissaggio a muro in
tinta con il radiatore; 2 valvole sfiato da 1/2” a scomparsa e
coprivalvola.
181
0
5
924 392
1176 644
550
1540 974
1848 1316
8
4
8
1
X
L
80÷90
L mm H mm X mm
6
2
6

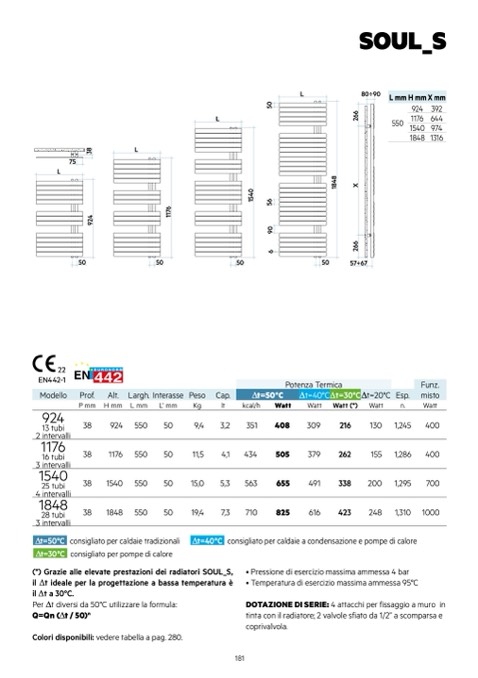

SOUL_S
