Modello

L' 45÷100

40÷45

Prof. Altezza Largh. Interasse Peso

∆t=30°C consigliatoperpompedicalore

(*) Grazie alle elevate prestazioni dei radiatori RELAX

POWER, il ∆t ideale per la progettazione a bassa

temperatura è il ∆t a 30°C.

Per ∆t diversi da 50°C utilizzare la formula:

Q=Qn (∆t / 50)

n

Colori disponibili: vedere tabella a pag. 280.

• Pressione di esercizio massima ammessa 10 bar

• Temperatura di esercizio massima ammessa 95°C

109

54,5

L' 45÷100

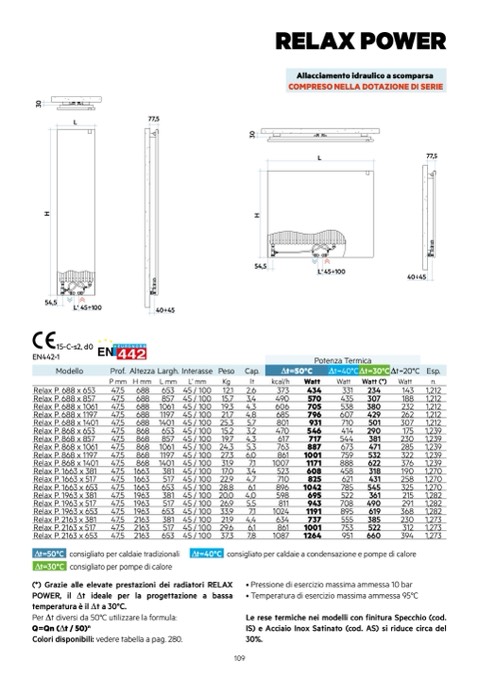

RELAX POWER

Allacciamento idraulico a scomparsa

COMPRESO NELLA DOTAZIONE DI SERIE

Potenza Termica

Cap.

∆t=50°C

∆t=40°C∆t=30°C∆t=20°C Esp.

Le rese termiche nei modelli con finitura Specchio (cod.

IS) e Acciaio Inox Satinato (cod. AS) si riduce circa del

30%.

P mm H mm L mm

L’ mm

Kg

lt

kcal/h

Watt

Watt

Watt (*) Watt

Relax P. 688 x 653

47,5 688 653

45 / 100

12,1

2,6

373

434

331

234

143

Relax P. 688 x 857

47,5 688

857

45 / 100

15,7

3,4

490

570

435

307

188

Relax P. 688 x 1061

47,5 688

1061

45 / 100

19,3

4,3

606

705

538

380

232

Relax P. 688 x 1197

47,5 688

1197

45 / 100

21,7

4,8

685

796

607

429

262

Relax P. 688 x 1401

47,5 688

1401

45 / 100

25,3

5,7

801

931

710

501

307

Relax P. 868 x 653

47,5 868

653

45 / 100

15,2

3,2

470

546

414

290

175

Relax P. 868 x 857

47,5 868

857

45 / 100

19,7

4,3

617

717

544

381

230

Relax P. 868 x 1061

47,5 868

1061

45 / 100

24,3

5,3

763

887

673

471

285

Relax P. 868 x 1197

47,5 868

1197

45 / 100

27,3

6,0

861

1001

759

532

322

Relax P. 868 x 1401

47,5 868

1401

45 / 100

31,9

7,1

1007

1171

888

622

376

Relax P. 1663 x 381

47,5 1663

381

45 / 100

17,0

3,4

523

608

458

318

190

Relax P. 1663 x 517

47,5 1663

517

45 / 100

22,9

4,7

710

825

621

431

258

Relax P. 1663 x 653

47,5 1663

653

45 / 100

28,8

6,1

896

1042

785

545

325

Relax P. 1963 x 381

47,5 1963

381

45 / 100

20,0

4,0

598

695

522

361

215

Relax P. 1963 x 517

47,5 1963

517

45 / 100

26,9

5,5

811

943

708

490

291

Relax P. 1963 x 653

47,5 1963

653

45 / 100

33,9

7,1

1024

1191

895

619

368

Relax P. 2163 x 381

47,5 2163

381

45 / 100

21,9

4,4

634

737

555

385

230

Relax P. 2163 x 517

47,5 2163

517

45 / 100

29,6

6,1

861

1001

753

522

312

Relax P. 2163 x 653

47,5 2163

653

45 / 100

37,3

7,8

1087

1264

951

660

394
