Mandata

aria

6

INSTALLAZIONE VERTICALE

Scatola

elettrica

Scatola

elettrica

La piastra di aspirazione può essere

fissata all’unità con foro d’aspirazione

frontale o da sotto

Ripresa aria

da sotto con

filtro

Ripresa aria

frontale con

filtro

Flangia di ripresa

Reversibile con filtro

La flangia reversibile permette di

aspirare l’aria da dietro o da sotto,

in funzione della sua posizione.

Classe di filtrazione ISO Coarse

80% per il filtro aria.

Bacinella raccolta

Condensa verticale

Permette la raccolta della

condensa qualora l’unità sia

installata verticale.

Bacinella raccolta

Condensa orizzontale

Permette la raccolta della

condensa qualora l’unità sia

installata orizzontale.

P. 10

P. 11

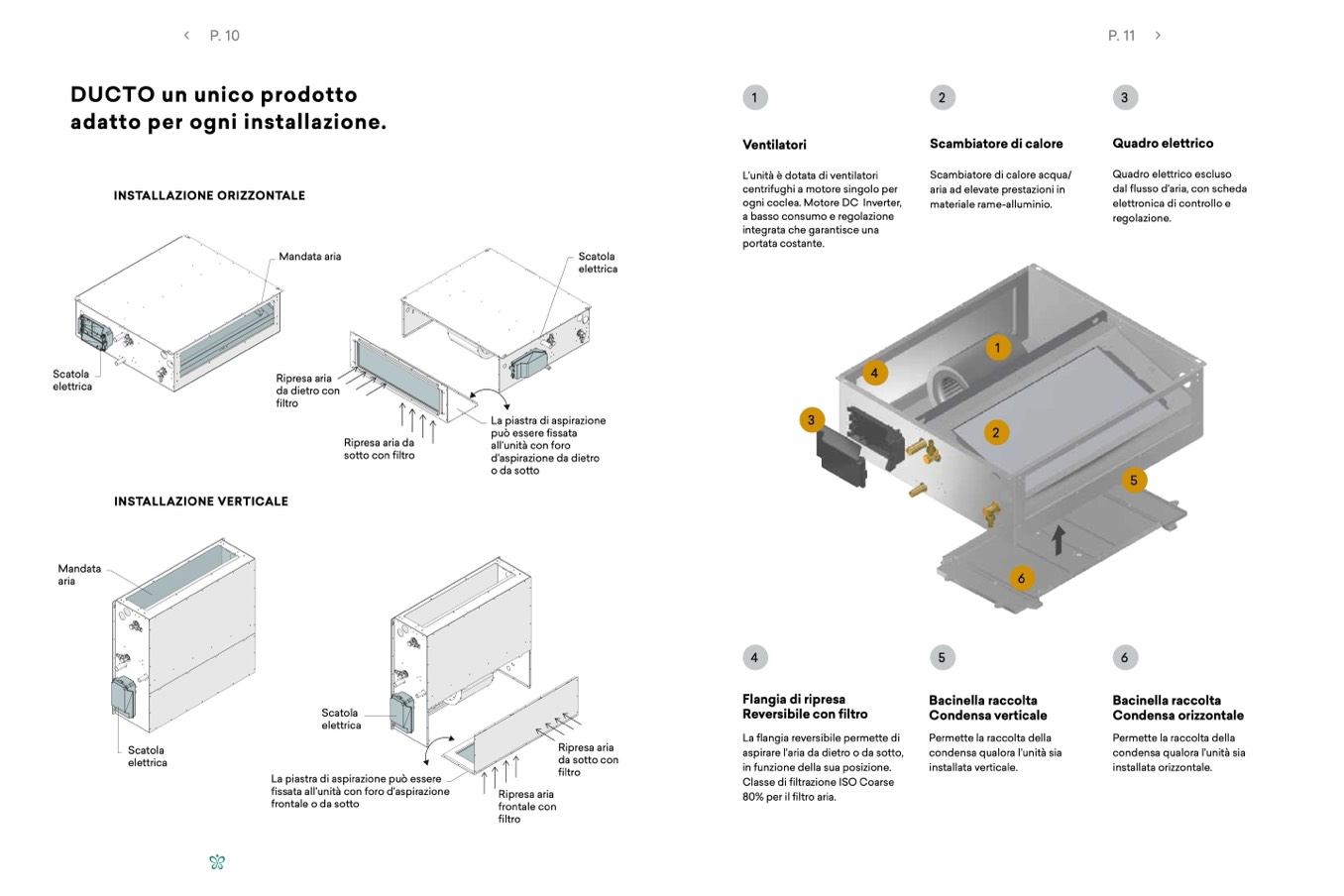

DUCTO un unico prodotto

adatto per ogni installazione.

1

Ventilatori

L’unità è dotata di ventilatori

centrifughi a motore singolo per

ogni coclea. Motore DC Inverter,

a basso consumo e regolazione

integrata che garantisce una

portata costante.

4

3

2

Scambiatore di calore

Scambiatore di calore acqua/

aria ad elevate prestazioni in

materiale rame-alluminio.

3

Quadro elettrico

Quadro elettrico escluso

dal flusso d’aria, con scheda

elettronica di controllo e

regolazione.

Scatola

elettrica

1

2

INSTALLAZIONE ORIZZONTALE

Mandata aria

Ripresa aria

da dietro con

filtro

Scatola

elettrica

Ripresa aria da

sotto con filtro

La piastra di aspirazione

può essere fissata

all’unità con foro

d’aspirazione da dietro

o da sotto

4

5

6

5
