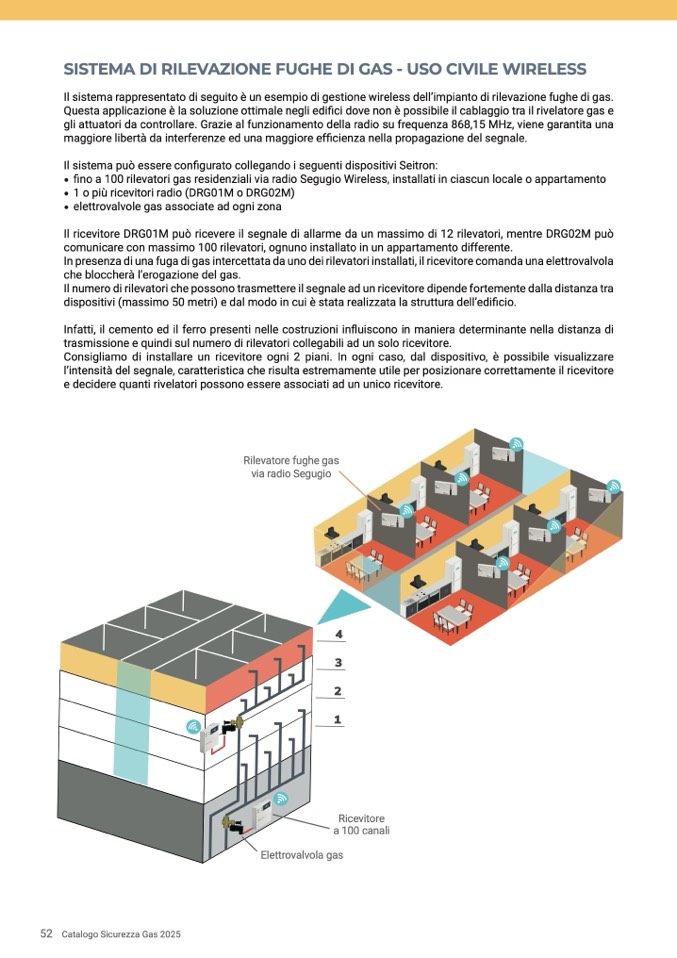

SISTEMA DI RILEVAZIONE FUGHE DI GAS - USO CIVILE WIRELESS
Il sistema rappresentato di seguito è un esempio di gestione wireless dell’impianto di rilevazione fughe di gas.
Questa applicazione è la soluzione ottimale negli edifici dove non è possibile il cablaggio tra il rivelatore gas e
gli attuatori da controllare. Grazie al funzionamento della radio su frequenza 868,15 MHz, viene garantita una
maggiore libertà da interferenze ed una maggiore efficienza nella propagazione del segnale.
Il sistema può essere configurato collegando i seguenti dispositivi Seitron:
• fino a 100 rilevatori gas residenziali via radio Segugio Wireless, installati in ciascun locale o appartamento
• 1 o più ricevitori radio (DRG01M o DRG02M)
• elettrovalvole gas associate ad ogni zona
Il ricevitore DRG01M può ricevere il segnale di allarme da un massimo di 12 rilevatori, mentre DRG02M può
comunicare con massimo 100 rilevatori, ognuno installato in un appartamento differente.
In presenza di una fuga di gas intercettata da uno dei rilevatori installati, il ricevitore comanda una elettrovalvola
che bloccherà l’erogazione del gas.
Il numero di rilevatori che possono trasmettere il segnale ad un ricevitore dipende fortemente dalla distanza tra
dispositivi (massimo 50 metri) e dal modo in cui è stata realizzata la struttura dell’edificio.
Infatti, il cemento ed il ferro presenti nelle costruzioni influiscono in maniera determinante nella distanza di
trasmissione e quindi sul numero di rilevatori collegabili ad un solo ricevitore.
Consigliamo di installare un ricevitore ogni 2 piani. In ogni caso, dal dispositivo,
è possibile visualizzare
l’intensità del segnale, caratteristica che risulta estremamente utile per posizionare correttamente il ricevitore
e decidere quanti rivelatori possono essere associati ad un unico ricevitore.
Rilevatore fughe gas
via radio Segugio
4
3
2
1
Ricevitore
a 100 canali
Elettrovalvola gas
