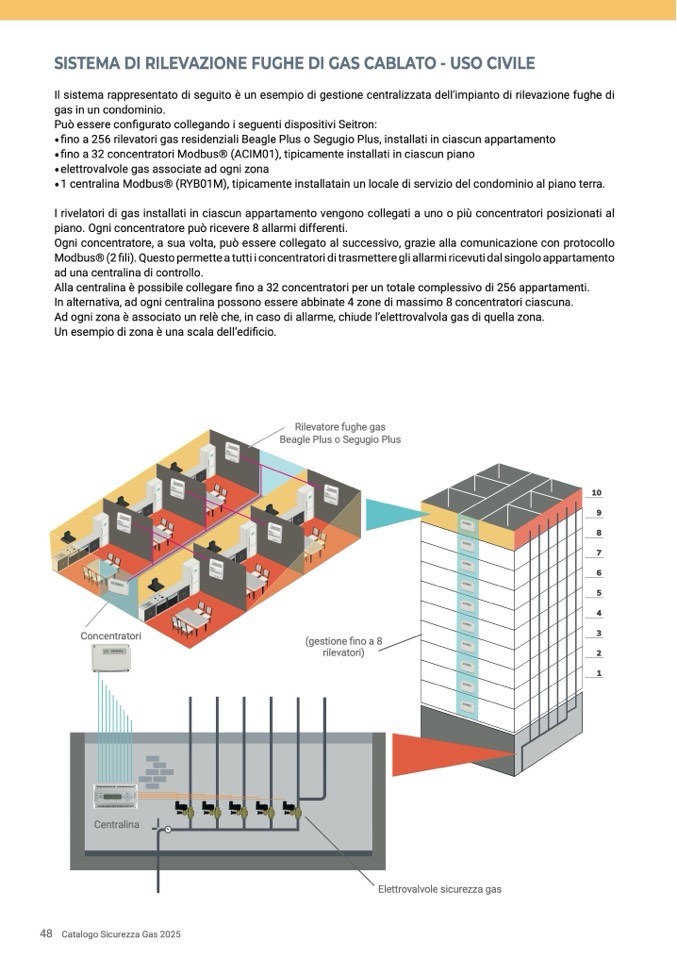

SISTEMA DI RILEVAZIONE FUGHE DI GAS CABLATO - USO CIVILE

Il sistema rappresentato di seguito è un esempio di gestione centralizzata dell’impianto di rilevazione fughe di

gas in un condominio.

Può essere configurato collegando i seguenti dispositivi Seitron:

•fino a 256 rilevatori gas residenziali Beagle Plus o Segugio Plus, installati in ciascun appartamento

•fino a 32 concentratori Modbus® (ACIM01), tipicamente installati in ciascun piano

•elettrovalvole gas associate ad ogni zona

•1 centralina Modbus® (RYB01M), tipicamente installatain un locale di servizio del condominio al piano terra.

I rivelatori di gas installati in ciascun appartamento vengono collegati a uno o più concentratori posizionati al

piano. Ogni concentratore può ricevere 8 allarmi differenti.

Ogni concentratore, a sua volta, può essere collegato al successivo, grazie alla comunicazione con protocollo

Modbus® (2 fili). Questo permette a tutti i concentratori di trasmettere gli allarmi ricevuti dal singolo appartamento

ad una centralina di controllo.

Alla centralina è possibile collegare

fino a 32 concentratori per un totale complessivo di 256 appartamenti.

In alternativa, ad ogni centralina possono essere abbinate 4 zone di massimo 8 concentratori ciascuna.

Ad ogni zona è associato un relè che, in caso di allarme, chiude l’elettrovalvola gas di quella zona.

Un esempio di zona è una scala dell’edificio.

Rilevatore fughe gas

48

Catalogo Sicurezza Gas 2025

Concentratori

Beagle Plus o Segugio Plus

(gestione fino a 8

rilevatori)

10

9

8

7

6

5

4

3

2

1

Centralina

Elettrovalvole sicurezza gas
