certificazioni | certifications

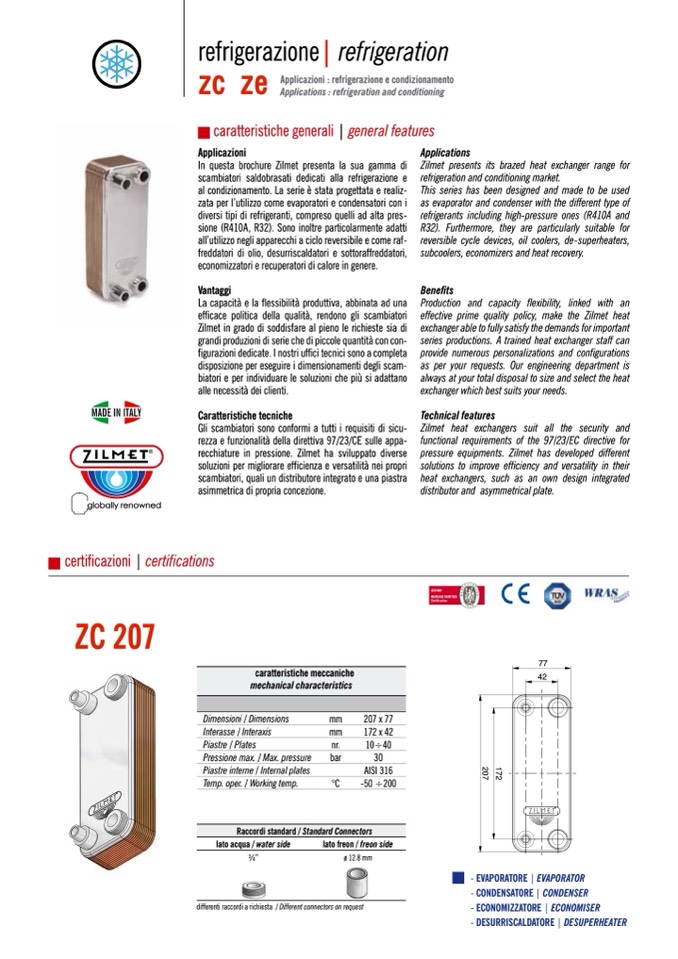

ZC 207

refrigerazione| refrigeration

zc ze

caratteristiche generali | general features

Applicazioni : refrigerazione e condizionamento

Applications : refrigeration and conditioning

Applicazioni

In questa brochure Zilmet presenta la sua gamma di

scambiatori saldobrasati dedicati alla refrigerazione e

al condizionamento. La serie è stata progettata e realiz-

zata per l’utilizzo come evaporatori e condensatori con i

diversi tipi di refrigeranti, compreso quelli ad alta pres-

sione (R410A, R32). Sono inoltre particolarmente adatti

all’utilizzo negli apparecchi a ciclo reversibile e come raf-

freddatori di olio, desurriscaldatori e sottoraffreddatori,

economizzatori e recuperatori di calore in genere.

Vantaggi

La capacità e la flessibilità produttiva, abbinata ad una

efficace politica della qualità, rendono gli scambiatori

Zilmet in grado di soddisfare al pieno le richieste sia di

grandi produzioni di serie che di piccole quantità con con-

figurazioni dedicate. I nostri uffici tecnici sono a completa

disposizione per eseguire i dimensionamenti degli scam-

biatori e per individuare le soluzioni che più si adattano

alle necessità dei clienti.

Caratteristiche tecniche

Gli scambiatori sono conformi a tutti i requisiti di sicu-

rezza e funzionalità della direttiva 97/23/CE sulle appa-

recchiature in pressione. Zilmet ha sviluppato diverse

soluzioni per migliorare efficienza e versatilità nei propri

scambiatori, quali un distributore integrato e una piastra

asimmetrica di propria concezione.

Applications

Zilmet presents its brazed heat exchanger range for

refrigeration and conditioning market.

This series has been designed and made to be used

as evaporator and condenser with the different type of

refrigerants including high-pressure ones (R410A and

R32). Furthermore, they are particularly suitable for

reversible cycle devices, oil coolers, de-superheaters,

subcoolers, economizers and heat recovery.

Benefits

Production and capacity flexibility, linked with an

effective prime quality policy, make the Zilmet heat

exchanger able to fully satisfy the demands for important

series productions. A trained heat exchanger staff can

provide numerous personalizations and configurations

as per your requests. Our engineering department is

always at your total disposal to size and select the heat

exchanger which best suits your needs.

Technical features

Zilmet heat exchangers suit all the security and

functional requirements of the 97/23/EC directive for

pressure equipments. Zilmet has developed different

solutions to improve efficiency and versatility in their

heat exchangers, such as an own design integrated

distributor and asymmetrical plate.

77

42

caratteristiche meccaniche

mechanical characteristics

Dimensioni / Dimensions

mm

Interasse / Interaxis

mm

Piastre / Plates

nr.

Pressione max. / Max. pressure

bar

Piastre interne / Internal plates

Temp. oper. / Working temp.

°C

172

207 x 77

172 x 42

10÷40

30

AISI 316

-50 ÷200

1

7

2

2

0

7

7

7

4

2

Raccordi standard / Standard Connectors

207

lato acqua / water side

lato freon / freon side

3⁄4”

ø 12.8 mm

differenti raccordi a richiesta / Different connectors on request

differenti raccordi a richiesta / Different connectors on request

- EVAPORATORE | EVAPORATOR

- CONDENSATORE | CONDENSER

- ECONOMIZZATORE | ECONOmiSER

- DESURRISCALDATORE | DESuPERhEATER
