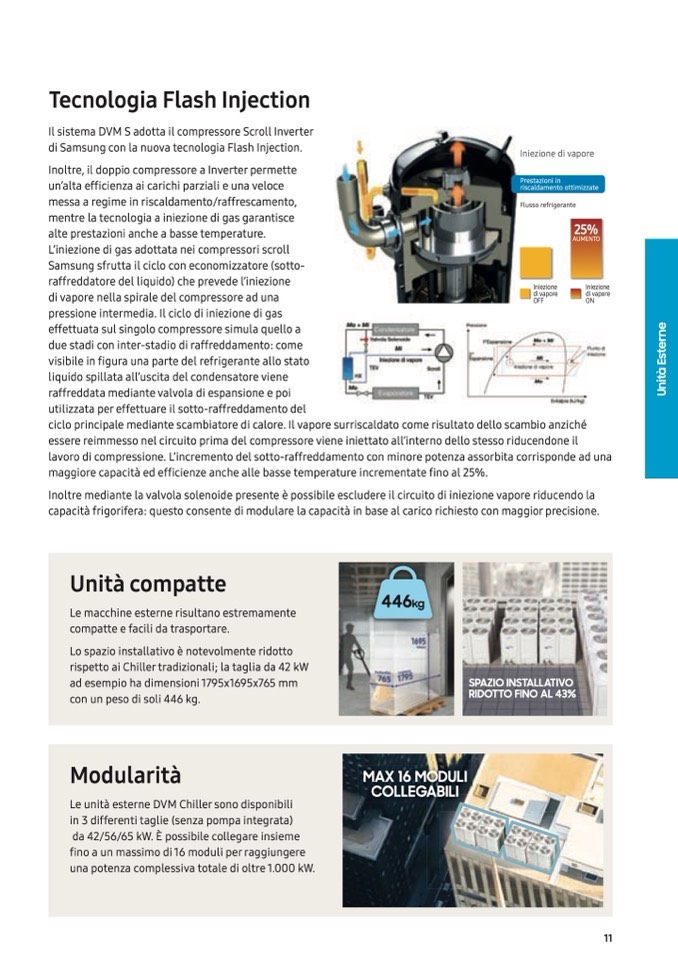

Il sistema DVM S adotta il compressore Scroll Inverter

di Samsung con la nuova tecnologia Flash Injection.

Inoltre, il doppio compressore a Inverter permette

unalta efficienza ai carichi parziali e una veloce

messa a regime in riscaldamento/raffrescamento,

mentre la tecnologia a iniezione di gas garantisce

alte prestazioni anche a basse temperature.

L’iniezione di gas adottata nei compressori scroll

Samsung sfrutta il ciclo con economizzatore (sotto-

raffreddatore del liquido) che prevede l’iniezione

Iniezione di vapore

Prestazioni in

riscaldamento ottimizzate

Flusso refrigerante

25%

AUMENTO

Iniezione

di vapore

ON

Iniezione

di vapore

OFF

di vapore nella spirale del compressore ad una

pressione intermedia. Il ciclo di iniezione di gas

effettuata sul singolo compressore simula quello a

due stadi con inter-stadio di raffreddamento: come

visiile in figura una parte del refrigerante allo stato

liquido spillata all’uscita del condensatore viene

raffreddata mediante valvola di espansione e poi

utilizzata per effettuare il sotto-raffreddamento del

ciclo principale mediante scambiatore di calore. Il vapore surriscaldato come risultato dello scambio anziché

essere reimmesso nel circuito prima del compressore viene iniettato all’interno dello stesso riducendone il

lavoro di compressione. L’incremento del sotto-raffreddamento con minore potenza assorbita corrisponde ad una

maggiore capacit ed efficienze anche alle asse temperature incrementate fino al .

Inoltre mediante la valvola solenoide presente è possibile escludere il circuito di iniezione vapore riducendo la

capacità frigorifera: questo consente di modulare la capacità in base al carico richiesto con maggior precisione.

Le macchine esterne risultano estremamente

compatte e facili da trasportare.

Lo spazio installativo è notevolmente ridotto

rispetto ai Chiller tradizionali; la taglia da 42 kW

ad esempio ha dimensioni 1795x1695x765 mm

con un peso di soli 446 kg.

Le unità esterne DVM Chiller sono disponibili

in 3 differenti taglie (senza pompa integrata)

da 42/56/65 kW. È possibile collegare insieme

fino a un massimo di moduli per raggiungere

una potenza complessiva totale di oltre 1.000 kW.

446

kg

MAX 16 MODULI

COLLEGABILI

SPAZIO INSTALLATIVO

RIDOTTO FINO AL 43%

11

U

n

i

t

a

̀

E

s

t

e

r

n

e
