Disegni dimensional

i

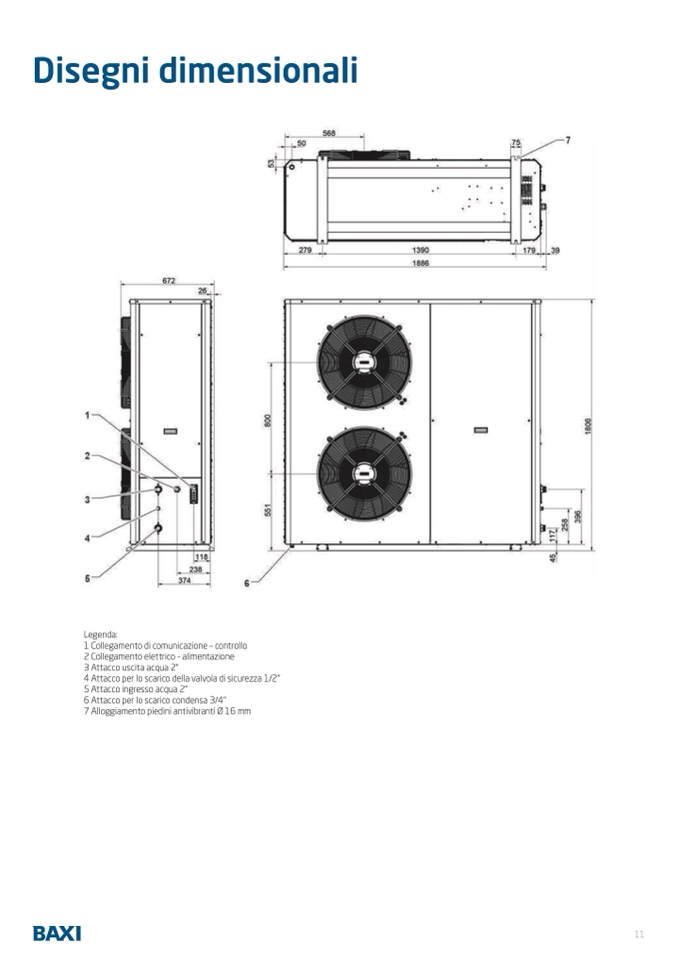

Legenda:

1 Collegamento di comunicazione – controll

o

2 Collegamento elettrico - alimentazione

3 Attacco uscita acqua 2

"

4 Attacco per lo scarico della valvola di sicurezza 1/2''

5 Attacco ingresso acqua 2

"

6 Attacco per lo scarico condensa 3/4'

'

7 Alloggiamento piedini antivibranti Ø 16 m

m
