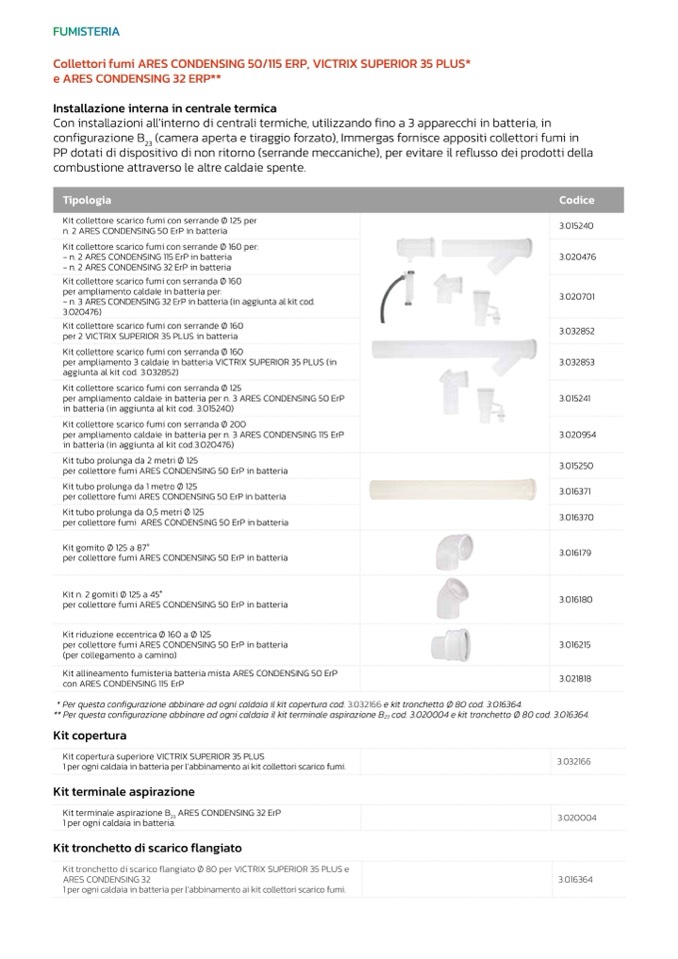

FUMISTERIA

Collettori fumi ARES CONDENSING 50/115 ERP, VICTRIX SUPERIOR 35 PLUS*

e ARES CONDENSING 32 ERP**

Installazione interna in centrale termica

Con installazioni all’interno di centrali termiche, utilizzando fino a 3 apparecchi in batteria, in

configurazione B

23

(camera aperta e tiraggio forzato), Immergas fornisce appositi collettori fumi in

PP dotati di dispositivo di non ritorno (serrande meccaniche), per evitare il reflusso dei prodotti della

combustione attraverso le altre caldaie spente.

* Per questa configurazione abbinare ad ogni caldaia il kit copertura cod. 3.032166 e kit tronchetto Ø 80 cod. 3.016364.

** Per questa configurazione abbinare ad ogni caldaia il kit terminale aspirazione B

23

cod. 3.020004 e kit tronchetto Ø 80 cod. 3.016364.

Tipologia

Kit collettore scarico fumi con serrande Ø 125 per

n. 2 ARES CONDENSING 50 ErP in batteria

Kit collettore scarico fumi con serrande Ø 160

per 2 VICTRIX SUPERIOR 35 PLUS in batteria

3.015240

3.032852

Codice

Kit collettore scarico fumi con serrande Ø 160 per:

- n. 2 ARES CONDENSING 115 ErP in batteria

- n. 2 ARES CONDENSING 32 ErP in batteria

Kit collettore scarico fumi con serranda Ø 160

per ampliamento caldaie in batteria per:

- n. 3 ARES CONDENSING 32 ErP in batteria (in aggiunta al kit cod.

3.020476)

3.020476

3.020701

Kit collettore scarico fumi con serranda Ø 160

per ampliamento 3 caldaie in batteria VICTRIX SUPERIOR 35 PLUS (in

aggiunta al kit cod. 3.032852)

3.032853

Kit collettore scarico fumi con serranda Ø 125

per ampliamento caldaie in batteria per n. 3 ARES CONDENSING 50 ErP

in batteria (in aggiunta al kit cod. 3.015240)

3.015241

Kit collettore scarico fumi con serranda Ø 200

per ampliamento caldaie in batteria per n. 3 ARES CONDENSING 115 ErP

in batteria (in aggiunta al kit cod.3.020476)

3.020954

Kit tubo prolunga da 2 metri Ø 125

per collettore fumi ARES CONDENSING 50 ErP in batteria

Kit tubo prolunga da 1 metro Ø 125

per collettore fumi ARES CONDENSING 50 ErP in batteria

Kit tubo prolunga da 0,5 metri Ø 125

per collettore fumi ARES CONDENSING 50 ErP in batteria

3.015250

3.016371

3.016370

Kit gomito Ø 125 a 87°

per collettore fumi ARES CONDENSING 50 ErP in batteria

3.016179

Kit n. 2 gomiti Ø 125 a 45°

per collettore fumi ARES CONDENSING 50 ErP in batteria

3.016180

Kit riduzione eccentrica Ø 160 a Ø 125

per collettore fumi ARES CONDENSING 50 ErP in batteria

(per collegamento a camino)

3.016215

Kit allineamento fumisteria batteria mista ARES CONDENSING 50 ErP

con ARES CONDENSING 115 ErP

3.021818

Kit copertura

Kit copertura superiore VICTRIX SUPERIOR 35 PLUS

1 per ogni caldaia in batteria per l’abbinamento ai kit collettori scarico fumi.

Kit terminale aspirazione

Kit terminale aspirazione B

23

ARES CONDENSING 32 ErP

1 per ogni caldaia in batteria.

Kit tronchetto di scarico flangiato

Kit tronchetto di scarico flangiato Ø 80 per VICTRIX SUPERIOR 35 PLUS e

ARES CONDENSING 32

1 per ogni caldaia in batteria per l’abbinamento ai kit collettori scarico fumi.

3.032166

3.020004

3.016364
