FUMISTERIA

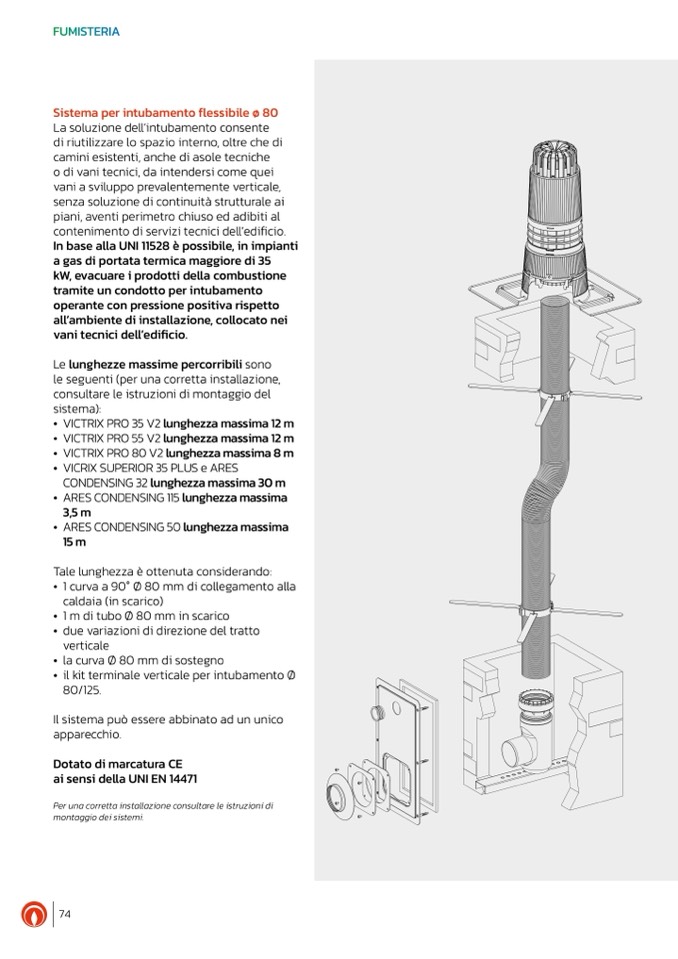

Sistema per intubamento flessibile ø 80

La soluzione dell’intubamento consente

di riutilizzare lo spazio interno, oltre che di

camini esistenti, anche di asole tecniche

o di vani tecnici, da intendersi come quei

vani a sviluppo prevalentemente verticale,

senza soluzione di continuità strutturale ai

piani, aventi perimetro chiuso ed adibiti al

contenimento di servizi tecnici dell’edificio.

In base alla UNI 11528 è possibile, in impianti

a gas di portata termica maggiore di 35

kW, evacuare i prodotti della combustione

tramite un condotto per intubamento

operante con pressione positiva rispetto

all’ambiente di installazione, collocato nei

vani tecnici dell’edificio.

Le lunghezze massime percorribili sono

le seguenti (per una corretta installazione,

consultare le istruzioni di montaggio del

sistema):

• VICTRIXPRO35V2lunghezzamassima12m

• VICTRIXPRO55V2lunghezzamassima12m

• VICTRIXPRO80V2lunghezzamassima8m

• VICRIXSUPERIOR35PLUSeARES

CONDENSING 32 lunghezza massima 30 m

• ARESCONDENSING115lunghezzamassima

3,5 m

• ARESCONDENSING50lunghezzamassima

15m

Tale lunghezza è ottenuta considerando:

• 1 curva a 90° Ø 80 mm di collegamento alla

caldaia (in scarico)

• 1 m di tubo Ø 80 mm in scarico

• due variazioni di direzione del tratto

verticale

• la curva Ø 80 mm di sostegno

• il kit terminale verticale per intubamento Ø

80/125.

Il sistema può essere abbinato ad un unico

apparecchio.

Dotato di marcatura CE

ai sensi della UNI EN 14471

Per una corretta installazione consultare le istruzioni di

montaggio dei sistemi.
