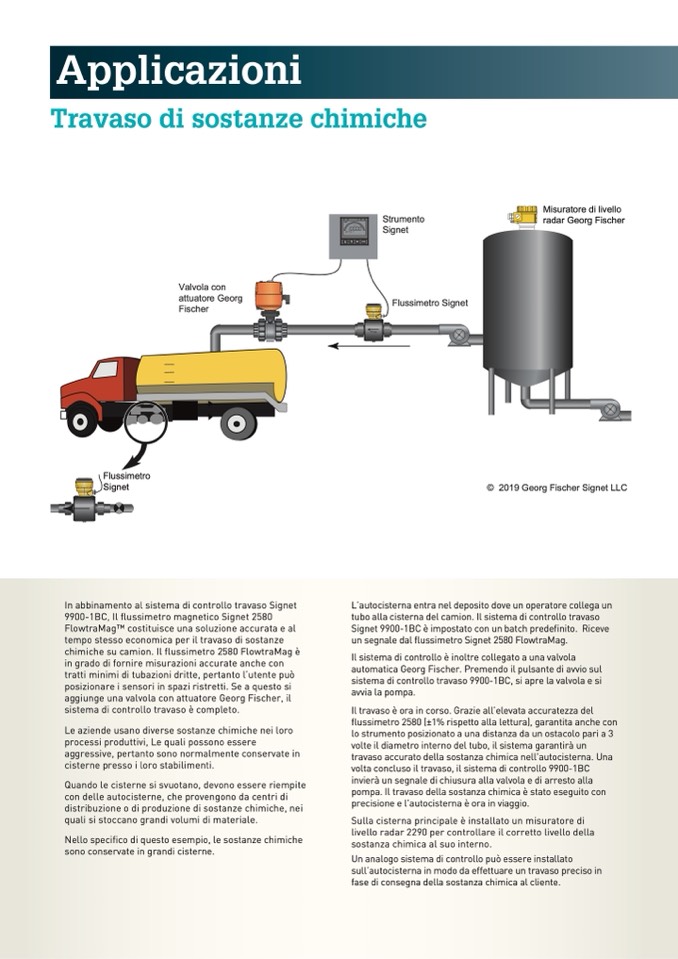

Applicazioni
Travaso di sostanze chimiche
6
Flussimetro
Signet
© 2019 Georg Fischer Signet LLC
Valvola con
attuatore Georg
Fischer
In abbinamento al sistema di controllo travaso Signet
9900-1BC, Il flussimetro magnetico Signet 2580
FlowtraMagTM costituisce una soluzione accurata e al
tempo stesso economica per il travaso di sostanze
chimiche su camion. Il flussimetro 2580 FlowtraMag è
in grado di fornire misurazioni accurate anche con
tratti minimi di tubazioni dritte, pertanto l’utente può
posizionare i sensori in spazi ristretti. Se a questo si
aggiunge una valvola con attuatore Georg Fischer, il
sistema di controllo travaso è completo.
Le aziende usano diverse sostanze chimiche nei loro
processi produttivi, Le quali possono essere
aggressive, pertanto sono normalmente conservate in
cisterne presso i loro stabilimenti.
Quando le cisterne si svuotano, devono essere riempite
con delle autocisterne, che provengono da centri di
distribuzione o di produzione di sostanze chimiche, nei
quali si stoccano grandi volumi di materiale.
Nello specifico di questo esempio, le sostanze chimiche
sono conservate in grandi cisterne.
L’autocisterna entra nel deposito dove un operatore collega un
tubo alla cisterna del camion. Il sistema di controllo travaso
Signet 9900-1BC è impostato con un batch predefinito. Riceve
un segnale dal flussimetro Signet 2580 FlowtraMag.
Il sistema di controllo è inoltre collegato a una valvola
automatica Georg Fischer. Premendo il pulsante di avvio sul
sistema di controllo travaso 9900-1BC, si apre la valvola e si
avvia la pompa.
Il travaso è ora in corso. Grazie all’elevata accuratezza del
flussimetro 2580 (±1% rispetto alla lettura), garantita anche con
lo strumento posizionato a una distanza da un ostacolo pari a 3
volte il diametro interno del tubo, il sistema garantirà un
travaso accurato della sostanza chimica nell'autocisterna. Una
volta concluso il travaso, il sistema di controllo 9900-1BC
invierà un segnale di chiusura alla valvola e di arresto alla
pompa. Il travaso della sostanza chimica è stato eseguito con
precisione e l’autocisterna è ora in viaggio.
Sulla cisterna principale è installato un misuratore di
livello radar 2290 per controllare il corretto livello della
sostanza chimica al suo interno.
Un analogo sistema di controllo può essere installato
sull’autocisterna in modo da effettuare un travaso preciso in
fase di consegna della sostanza chimica al cliente.
