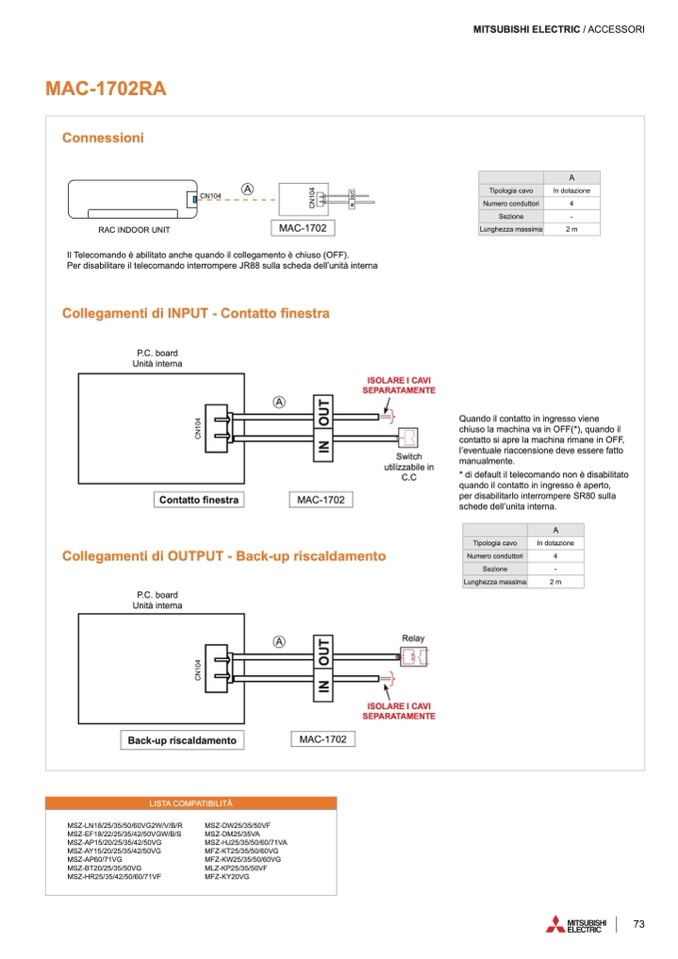

MAC-1702RA

MITSUBISHI ELECTRIC / ACCESSORI

Connessioni

RAC INDOOR UNIT

CN104

A

Il Telecomando è abilitato anche quando il collegamento è chiuso (OFF).

Per disabilitare il telecomando interrompere JR88 sulla scheda dell’unità interna

Collegamenti di INPUT - Contatto finestra

P.C. board

Unità interna

A

Collegamenti di OUTPUT - Back-up riscaldamento

P.C. board

Unità interna

A

Relay

ISOLARE I CAVI

SEPARATAMENTE

z

ISOLARE I CAVI

SEPARATAMENTE

Switch

utilizzabile in

C.C

Quando il contatto in ingresso viene

chiuso la machina va in OFF(*), quando il

contatto si apre la machina rimane in OFF,

l’eventuale riaccensione deve essere fatto

manualmente.

* di default il telecomando non è disabilitato

quando il contatto in ingresso è aperto,

per disabilitarlo interrompere SR80 sulla

schede dell’unita interna.

A

Tipologia cavo

In dotazione

Numero conduttori

4

Sezione

-

Lunghezza massima

2m

C

N

1

0

4

MAC-1702

C

N

1

0

4

Contatto finestra

MAC-1702

A

Tipologia cavo

In dotazione

Numero conduttori

4

Sezione

-

Lunghezza massima

2m

C

N

1

0

4

I

N

O

U

T

I

N

O

U

T

I

N

O

U

T

Back-up riscaldamento

MAC-1702

LISTA COMPATIBILITÀ

MSZ-LN18/25/35/50/60VG2W/V/B/R

MSZ-EF18/22/25/35/42/50VGW/B/S

MSZ-AP15/20/25/35/42/50VG

MSZ-AY15/20/25/35/42/50VG

MSZ-AP60/71VG

MSZ-BT20/25/35/50VG

MSZ-HR25/35/42/50/60/71VF

MSZ-DW25/35/50VF

MSZ-DM25/35VA

MSZ-HJ25/35/50/60/71VA

MFZ-KT25/35/50/60VG

MFZ-KW25/35/50/60VG

MLZ-KP25/35/50VF

MFZ-KY20VG
