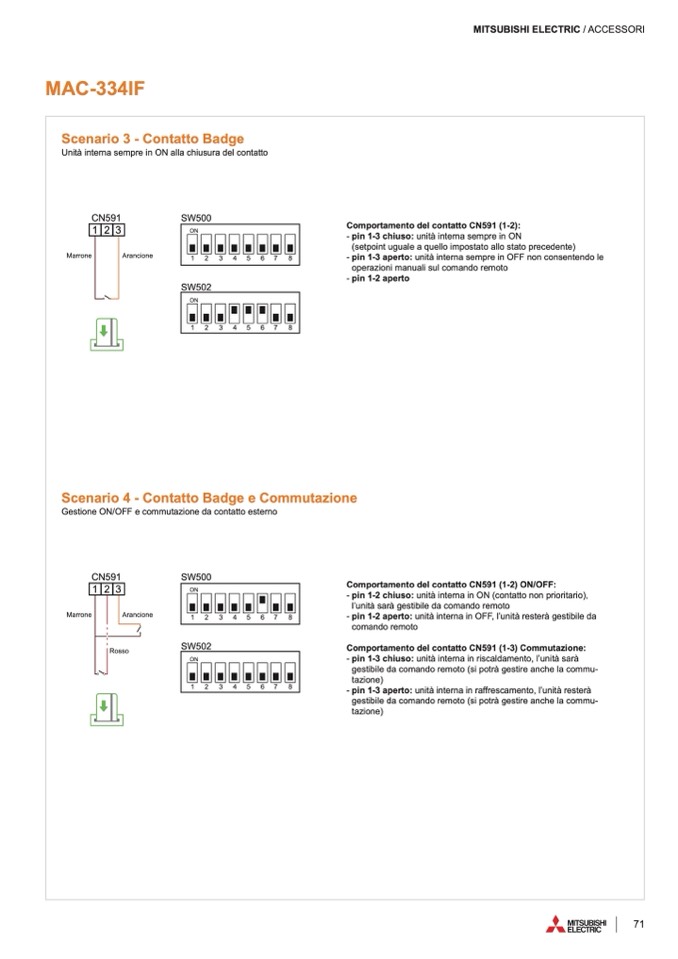

MAC-334IF

MITSUBISHI ELECTRIC / ACCESSORI

Scenario 3 - Contatto Badge

Unità interna sempre in ON alla chiusura del contatto

CN591

123

Marrone

Arancione

SW500

SW502

Comportamento del contatto CN591 (1-2):

- pin 1-3 chiuso: unità interna sempre in ON

(setpoint uguale a quello impostato allo stato precedente)

- pin 1-3 aperto: unità interna sempre in OFF non consentendo le

operazioni manuali sul comando remoto

- pin 1-2 aperto

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

Scenario 4 - Contatto Badge e Commutazione

Gestione ON/OFF e commutazione da contatto esterno

Marrone

123

Rosso

CN591

SW500

SW502

Comportamento del contatto CN591 (1-2) ON/OFF:

- pin 1-2 chiuso: unità interna in ON (contatto non prioritario),

l’unità sarà gestibile da comando remoto

- pin 1-2 aperto: unità interna in OFF, l’unità resterà gestibile da

comando remoto

Comportamento del contatto CN591 (1-3) Commutazione:

- pin 1-3 chiuso: unità interna in riscaldamento, l’unità sarà

gestibile da comando remoto (si potrà gestire anche la commu-

tazione)

- pin 1-3 aperto: unità interna in raffrescamento, l’unità resterà

gestibile da comando remoto (si potrà gestire anche la commu-

tazione)

ON

1

2

3

4

5

6

7

8

Arancione

ON

1

2

3

4

5

6

7

8
