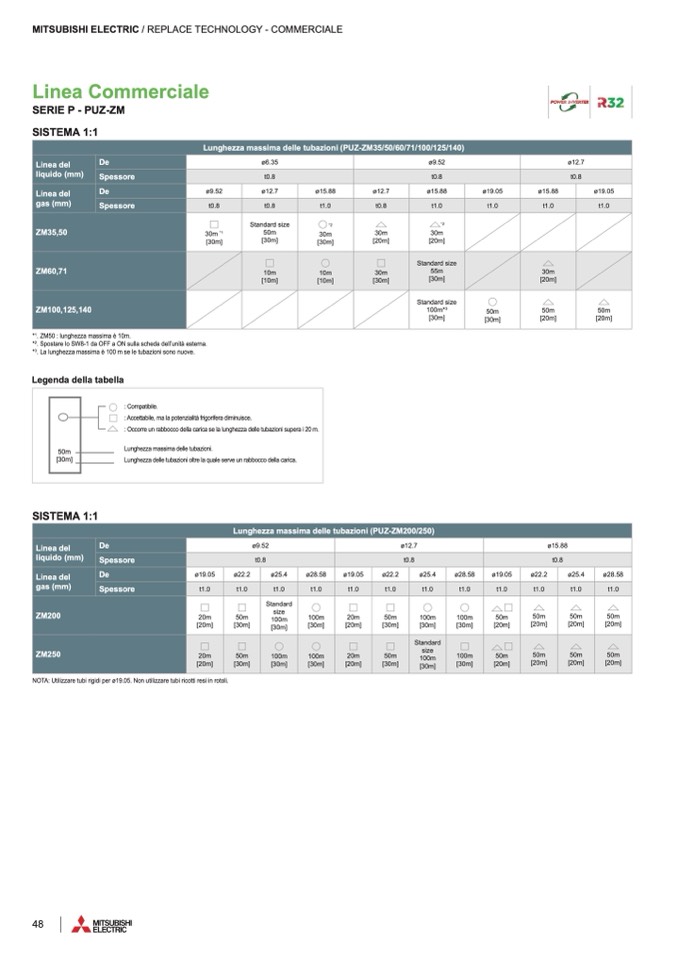

MITSUBISHI ELECTRIC / REPLACE TECHNOLOGY - COMMERCIALE
Linea Commerciale
SERIE P - PUZ-ZM
SISTEMA 1:1
Lunghezza massima delle tubazioni (PUZ-ZM35/50/60/71/100/125/140)
Linea del
liquido (mm)
De
ø6.35
ø9.52
ø12.7
Spessore
t0.8
t0.8
t0.8
Linea del
gas (mm)
De
ø9.52
ø12.7
ø15.88
ø12.7
ø15.88
ø19.05
ø15.88
ø19.05
Spessore
t0.8
t0.8
t1.0
t0.8
t1.0
t1.0
t1.0
t1.0
ZM35,50
30m
*1
[30m]
Standard size
50m
[30m]
*2
30m
[30m]
30m
[20m]
*2
30m
[20m]
ZM60,71
10m
[10m]
10m
[10m]
30m
[30m]
Standard size
55m
[30m]
30m
[20m]
ZM100,125,140
Standard size
100m*
3
[30m]
50m
[30m]
50m
[20m]
50m
[20m]
*
1
. ZM50 : lunghezza massima è 10m.
*
2
. Spostare lo SW8-1 da OFF a ON sulla scheda dell’unità esterna.
*
3
. La lunghezza massima è 100 m se le tubazioni sono nuove.
Legenda della tabella
SISTEMA 1:1
50m
[30m]
: Compatibile.
: Accettabile, ma la potenzialità frigorifera diminuisce.
: Occorre un rabbocco della carica se la lunghezza delle tubazioni supera i 20 m.
Lunghezza massima delle tubazioni.
Lunghezza delle tubazioni oltre la quale serve un rabbocco della carica.
Lunghezza massima delle tubazioni (PUZ-ZM200/250)
Linea del
liquido (mm)
De
ø9.52
ø12.7
ø15.88
Spessore
t0.8
t0.8
t0.8
Linea del
gas (mm)
De
ø19.05
ø22.2
ø25.4
ø28.58
ø19.05
ø22.2
ø25.4
ø28.58
ø19.05
ø22.2
ø25.4
ø28.58
Spessore
t1.0
t1.0
t1.0
t1.0
t1.0
t1.0
t1.0
t1.0
t1.0
t1.0
t1.0
t1.0
ZM200
20m
[20m]
50m
[30m]
Standard
size
100m
[30m]
100m
[30m]
20m
[20m]
50m
[30m]
100m
[30m]
100m
[30m]
50m
[20m]
50m
[20m]
50m
[20m]
50m
[20m]
ZM250
20m
[20m]
50m
[30m]
100m
[30m]
100m
[30m]
20m
[20m]
50m
[30m]
Standard
size
100m
[30m]
100m
[30m]
50m
[20m]
50m
[20m]
50m
[20m]
50m
[20m]
NOTA: Utilizzare tubi rigidi per ø19.05. Non utilizzare tubi ricotti resi in rotoli.
48
