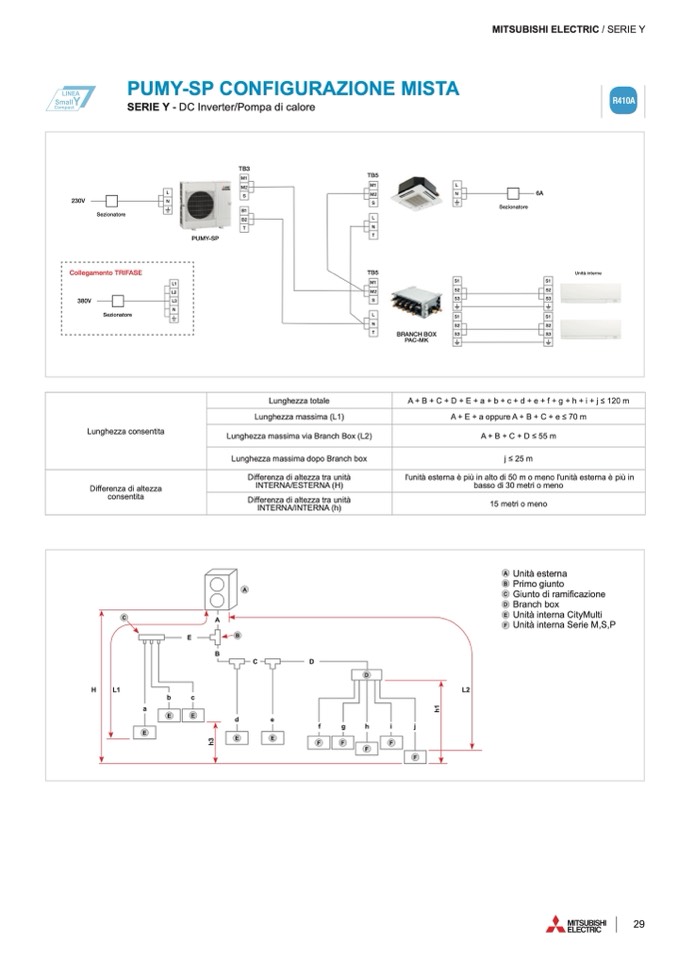

PUMY-SP CONFIGURAZIONE MISTA

SERIE Y - DC Inverter/Pompa di calore

R410A

MITSUBISHI ELECTRIC / SERIE Y

TB3

M1

M2

L

S

TB5

M1

L

M2

N

6A

230V

N

S

L

N

T

TB5

M1

M2

S

L

N

T

Sezionatore

Sezionatore

B1

B2

T

PUMY-SP

Collegamento TRIFASE

380V

L1

L2

L3

N

Sezionatore

S1

S2

S3

S1

S2

BRANCH BOX

S3

PAC-MK

S1

S2

S3

S1

S2

S3

Unità interne

Lunghezza consentita

Lunghezza totale

A + B + C + D + E + a + b + c + d + e + f + g + h + i + j ≤ 120 m

Lunghezza massima (L1)

A + E + a oppure A + B + C + e ≤ 70 m

Lunghezza massima via Branch Box (L2)

A + B + C + D ≤ 55 m

Lunghezza massima dopo Branch box

j ≤ 25 m

Differenza di altezza

consentita

Differenza di altezza tra unità

INTERNA/ESTERNA (H)

l'unità esterna è più in alto di 50 m o meno l'unità esterna è più in

basso di 30 metri o meno

Differenza di altezza tra unità

INTERNA/INTERNA (h)

15 metri o meno

H

L1

b

c

D

f

g

h

i

j

F

F

F

F

F

L2

C

E

A

d

e

E

E

A

Unità esterna

B

Primo giunto

C

Giunto di ramificazione

D

Branch box

E

Unità interna CityMulti

F

Unità interna Serie M,S,P

a

E

E

E

B

C

D

A

B

h

3

h

1
