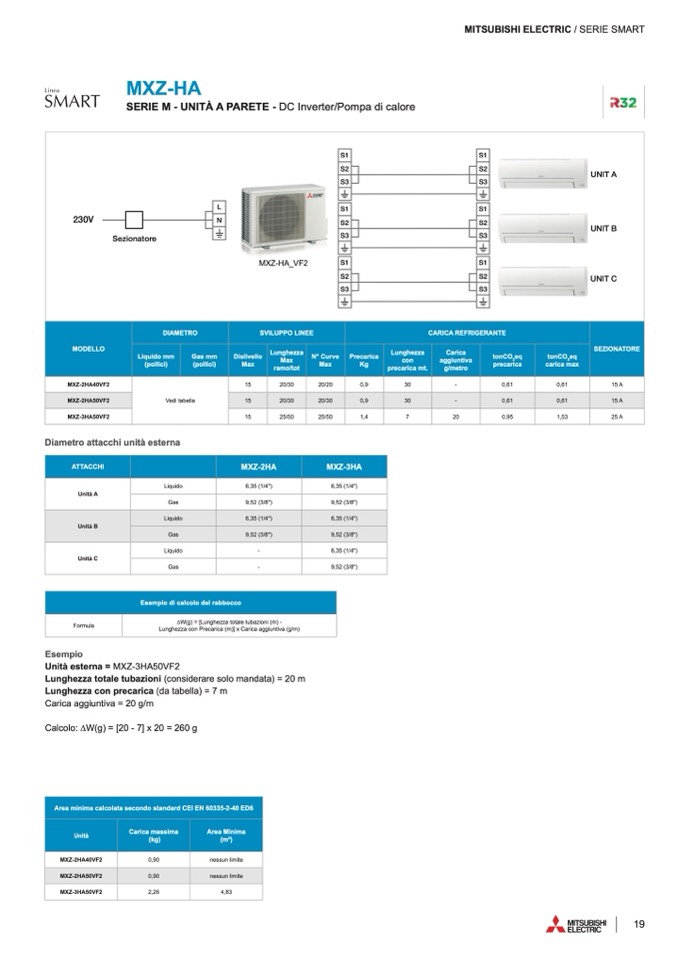

MXZ-HA

SERIE M - UNITÀ A PARETE - DC Inverter/Pompa di calore

MITSUBISHI ELECTRIC / SERIE SMART

230V

L

N

S1

S1

S2

S2

S3

S3

S1

S1

S2

S2

S3

S3

MXZ-HA_VF2

S1

S1

S2

S2

S3

S3

UNIT A

UNIT B

UNIT C

Sezionatore

MODELLO

DIAMETRO

SVILUPPO LINEE

CARICA REFRIGERANTE

SEZIONATORE

Liquido mm

(pollici)

Gas mm

(pollici)

Dislivello

Max

Lunghezza

Max

ramo/tot

N° Curve

Max

Precarica

Kg

Lunghezza

con

precarica mt.

Carica

aggiuntiva

g/metro

tonCO

2

eq

precarica

tonCO

2

eq

carica max

MXZ-2HA40VF2

Vedi tabella

15

20/30

20/20

0,9

30

-

0,61

0,61

15 A

MXZ-2HA50VF2

15

20/30

20/30

0,9

30

-

0,61

0,61

15 A

MXZ-3HA50VF2

15

25/50

25/50

1,4

7

20

0,95

1,53

25 A

Diametro attacchi unità esterna

ATTACCHI

MXZ-2HA

MXZ-3HA

Unità A

Liquido

6,35 (1/4")

6,35 (1/4")

Gas

9,52 (3/8")

9,52 (3/8")

Unità B

Liquido

6,35 (1/4")

6,35 (1/4")

Gas

9,52 (3/8")

9,52 (3/8")

Unità C

Liquido

-

6,35 (1/4")

Gas

-

9,52 (3/8")

Esempio di calcolo del rabbocco

Formula

∆W(g) = [Lunghezza totale tubazioni (m) -

Lunghezza con Precarica (m)] x Carica aggiuntiva (g/m)

Esempio

Unità esterna = MXZ-3HA50VF2

Lunghezza totale tubazioni (considerare solo mandata) = 20 m

Lunghezza con precarica (da tabella) = 7 m

Carica aggiuntiva = 20 g/m

Calcolo: ∆W(g) = [20 - 7] x 20 = 260 g

Area minima calcolata secondo standard CEI EN 60335-2-40 ED6

Unità

Carica massima

(kg)

Area Minima

(m2)

MXZ-2HA40VF2

0,90

nessun limite

MXZ-2HA50VF2

0,90

nessun limite

MXZ-3HA50VF2

2,26

4,83
